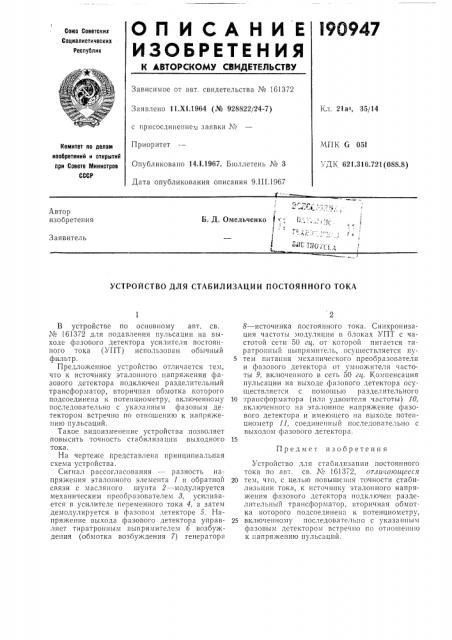

ОП ИСАНИ Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
l9O 947
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства № 161372
Заявлено 11.Х1.1964 (№ 928822/24-7) Кл. 21а4, 35/14 с присоединением заявки №
Приоритет
Опубликовано 14,1.1967. Бюллетень № 3
Дата опубликования описания 9.111.1967
МПК G 05f . Д К 621.316.721 (088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР ь
Б. Д. Омельченко
Автор изобретения у ь
I
Заявитель.,ь1 т;,0 ь. ь
УСТРОЙСТВО ДЛЯ СТАБИЛИЗАЦИИ ПОСТОЯННОГО ТОКА
Предмет изобретения
В устройстве по основному авт. св. № 161372 для подавления пульсации на выходе фазового детектора усилителя постоянного тока (УПТ) использован обычный фильтр.
Предложенное устройство отличается тем, что к источнику эталонного напряжения фазового детектора подключен разделительный трансформатор, вторичная обмотка которого подсоединена к потепциометру, включенному последовательно с указанным фазовым детектором встречно по отношению к напряжению пульсаций.
Такое видоизменение устройства позволяет повысить точность стабилизации выходного тока.
На чертеже представлена принципиальная схема устройства.
Сигнал рассогласования — разность напряжения эталонного элемента 1 и обратной связи с масляного шунта 2 — модулируется механическим преобразователем 8, усиливается в усилителе переменного тока 4, а затем демодулируется в фазовом детекторе б. Напряжение выхода фазового детектора управляет тиратронпым выпрямителем б возбуждения (обмотка возбуждения 7) генератора
8 — источника постоянного тока. Синхронизация частоты модуляции в блоках УПТ с частотой сети 50 гтрк, от которой питается тиратронный выпрямитель, осуществляется пу5 тем IIIITBIIIIH механического преобразователя и фазового детектора от умножителя частоты 9, включенного в сеть 50 гп. Компенсация пульсации на выходе фазового детектора осуществляется с помощью разделительного
10 трансформатора (или удвоителя частоты) 10, включенного на эталонное напряжение фазового детектора и имеющего на выходе потенциометр 11, соединенный последовательно с выходом фазового детектора.
Устройство для стабилизации постоянного тока по авт. св. ¹ 161372, отличпюитееся
20 тем, что, с целью повышения точности стабилизации тока, к источнику эталонного напряжения фазового детектора подключен разделительный трансформа"îð,,вторичная обмотка которого подсоединена к потенциометру, 25 включенному последовательно с указапньв фазовым детектором встречно по отношению к напряжению пульсаций.
