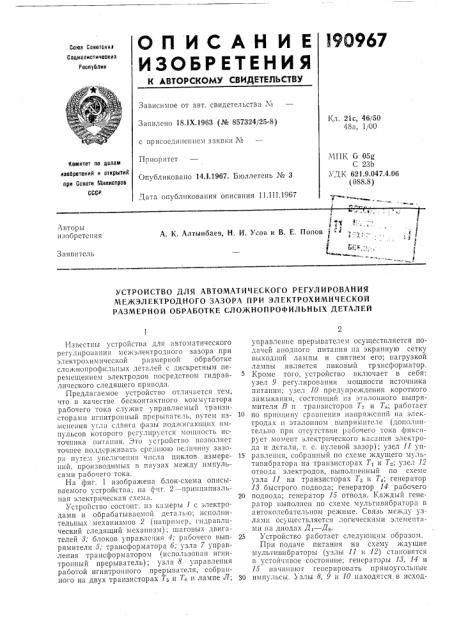

ОП ИСАН И Е ВО967
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Саветскиа
Социалистическиз
Реслтолик
Зависимое от авт. свидетельства М
Кл. 2lc, 46/50
48а, 1/00
Заявлено 18,1Х,1963 (№ 857324/25-8) с присоединением заявки №
МПК б 05g
С 23b
УДК 621.9.047.4.06 (088.8) Приоритет
Опубликовано 14.1.1967. Бюллетень № 3
Дата опубликования описания 11.111.1967
Комитет ло делам изобретений и открытий лри Совете Мииистров
СССР и
):, .
А. К. Аатыийаеа, Н. И. Ycos и В, Е, llooos
:й .
Авторы изобретения
Заявитель
УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ
МЕЖЭЛЕКТРОДНОГО 3А3ОРА ПРИ ЭЛЕКТРОХИМИЧЕСКОЙ
РАЗМЕРНОЙ ОБРАБОТКЕ СЛОЖНОПРОФИЛЬНЪ1Х ДЕТАЛЕЙ
Известны устройства для автоматического регулирования межэлектродного зазора при электрохимнческой размерной обработке сложнопрофнльных деталей с дискретным перемещением электродов посредством гидравлического следящего привода.
Предлагаемое устройство отличается тем, что в качестве бесконтактного коммутатора рабочего тока c;I >KHT управляемый транзисторамн игнитронный прерыватель, путем изменения угла сдвига фазы под>кигающих импульсов которого регулируется мощность источника питания. Это устройство позволяет точнее поддерживать среипною величину зазора путем увеличения числа циклов измерений, производимых в паузах между импульсами рабочего тока.
На фиг. 1 изображена блок-схема описываемого устройства; па ф-т. 2 — принципиальная электрическая схема.
Устройство состоит: нз камеры 1 с электродами и обрабатываемой деталь.о; исполнительных механизмов 2 (например, гидравлический следящий механизм); шаговых двигателей 3; блоков >правления 4; рабочего выпрямителя 5; трансформатора б; узла 7 управления трансформатором (использован игнитронный прерыватель); узла 8 управления работой игнитронного прерывателя, собранного на двух транзисторах T„- и Тг, и лампе Л; управление прерывателем осуществляется подачей анодного питания на экранную сетку выходной лампы и снятием его; нагрузкой лампы является пиковый трансформатор.
Кроме того, устройство включает в себя: узел 9 регулирования мощности источника питания; узел 10 предупреждения короткого замыкания, состоящий нз эталонного выпрямителя В и транзисторов Т-, и Тв, работает
10 по принципу сравнения напряжений на электродах Il эталонном выпрямителе (дополнительно при отсутствии рабочего тока фиксирует момент электрического касания электрода и детали, т. е. нулевой зазор); узел 11 уп15 равлення, собранныи по схеме ждущего мультнвибратора па транзисторах Т, и T- узел 12 отвода электродов, выполненный по схеме узла 11 на транзисторах Т, и Т,; генератор
18 быстрого подвода; генератор 14 рабочего
20 подвода; генератор 15 отвода. Каждый генератор выполнен по схеме мультнвибратора в автоколебательном режиме. Связь между узлами осуществляется логическими элементами па диодах Д1 — l?s.
25 Устройство работает следующим образом.
При подаче питания на схему ждущие мультивибраторы (узлы 11 и 12) становятся в устойчивое состояние; генераторы 18, 14 и
15 начинают генерировать прямоугольные
30 импульсы. Узлы 8, 9 и 10 находятся в исход190967 ном положении. Следовательно, импульсы с генератора И поступают на вход I блоков управления и шаговые двигатели посредством. исполнительных механизмов перемещают электроды на деталь. По достижении нулевого зазора узел 10 подает команду на останов электродов и сигнал на вход узла 12. Последний переходит в неустойчивое состояние, открывая вход 11 блоков управления от генератора 15. Электроды начинают перемещаться от детали. Время неустойчивого состояния узла 12 определяет количество импульсов для создания межэлектродного зазора. После неустойчивого состояния узел 12 возвращается в исходное положение. В этот момент прекращается подача импульсов с генератора 15. Одновременно подается отрицательный импульс на вход ждущего мультивибратора (узел 11). Последний открывает вход 1 блоков управления от генератора 14 для рабочего перемещения электродов и посылает импульс на вход узла 8 для запуска игнитр онного пр ер ыв а тел я (узл а 7) .
Обработка и рабочее перемещение электродов происходит за время неустойчивого состояния узла 11, после чего он возвращается в исходное положение, выключая рабочий ток и перемещение электродов. Снова открывается вход 1 блоков управления от генератора 18 и происходит следующий цикл, и т.д. аконец обработки фиксируется жесткими упорами.
Узел 9 автоматически регулирует мощность источника питания в процессе обработ5 ки путем сдгпга фазы поджигающих импульсо чгнитронного прерывателя. Регулирование осуществляется фазовращательной RCцепью прерывателя. Данный узел в процессе обработки изменяет величину сопротивления
10 Л при помощи шагового искателя, катушка которого является нагрузкой одно;о из транзисторов Т<„AI)" ürH f6p3 Top <1.
Предмет изобретения
15 Устройство для автоматического регулирования межэлектродного зазора при электрохимической размерной обработке сложнопрофильпых деталей с дискретным перемещением электродов посредством гидравлического
20 следящего привода, отлича>оц< еся тем, что, с целью повышения точности поддержания средней величины зазора путем увеличения числа циклов измерений, производимых в паузах между импульсами рабочего тока, в ка25 честве бесконтактного коммутатора рабочего тока служит управляемый транзисторами игнитроппый прерыватель, путем изменения угла сдвига фазы поджигающих импульсов которого регулируется мощность источника пи30 тания.
