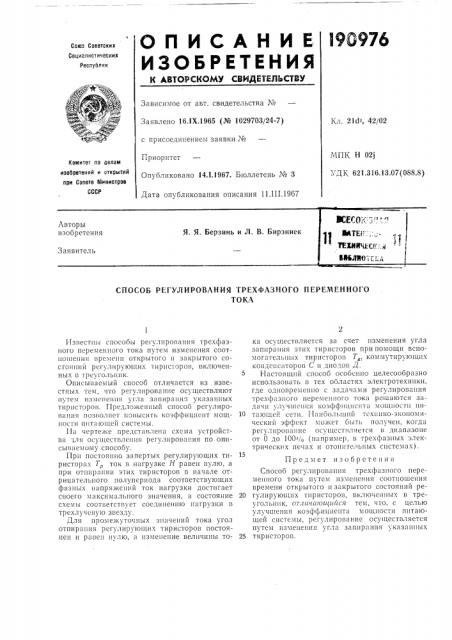

l9 0976 ОПИСАНИЕ
Союз Советских
Социалистических
Республик
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства ¹
Заявлено 16.1Х.1965 (№ 1029703/24-7) с присоединением заявки №
Приоритет
Опубликовано 14.1,1967. Бюллетень № 3
Дата опубликования описания 11,III.1967
Кл. 21с1 -, 42/02
МПК Н 02j
УДК 621.316,13.07(088.8) Комитет по делам изобретений и открытий при Совете влииистров
СССР
СПОСОБ РЕГУЛИРОВАНИЯ ТРЕХФАЗНОГО ПЕРЕМЕННОГО
ТОКА
Известны способы ре1улнрования трехфазного переменного тока путем изменения соотношения «ремснн открытого и закрытого состояш1й регулирующих тирнсторов, включенн1>1х v, треугольник.
Описываемый способ отличается из известных тем, что регулирование осуществляют путем изменения угла запирания указанных тирпсторо«. ГIредло>кенный способ регулиро13а1ни51 н03130л яет п013ыси 1 ь коэффициент мощности питающей системы.
1!а чертеже представлена схема устройства jë51 осуществлешьч регулирования по опис h1 13 H pÐ х1 О м у с и о с 0 б у .
При постоянно запертых регулирующих тиристорах Т ток в нагрузке Н равен нулю, а при отпирании этих тиристоров в начале отрицательного полупернода соответствующих фазных напр51>кенпй ток нагрузки достигает своего максимального значения, а состояние схемы соотьетствуcT соединению нагрузки в трехлучевую звезду.
Для промеокуточных значений тока угол отпираш1я регулирующих тиристоров постоянен и равен нулю, а изменение величины тока осуществляется за счет изменения угла запнраш(я этих тиристоров при помощи вспомогатель«blx тирнсторов Т,, коммутнру1ощнх кондснстlт0130« С H диодов Д.
Настоящий способ особенно целесообразно использовать в тех областях электротехники, где одновременно с задачами регулирования трехфазного перемен11ого тока решаются зад а ч н у л ч и 1 е п и 51 к 0 э ф ф и ц н с н т а м О щ и 0 1. т и и и10 таlощей ссТН. I I;1иоольшпй Tcx«HI<0-экономический эффект мо5кет быть получен, когда регулирование acyl(CCTilляется в диапазоне от 0 до 100о/о (например, в трехфазных электрических печах н отопнте. ьных системах).
Предмет изобретения
Способ регу.шрования трехфазного переменного тока путем изменения соотношения времени открытого и закрытого состояний ре20 гулирующих тнристоров, включенных в треуголышк, отличатощи1кя тем, что, с целью улучшения коэфф ициента мощности питающей системы, регулирование осуществляется путем пзмепе ня угла запнр;птия указанных
25 тирнсторов.
190976
Редактор Е. Кречетова
Заказ 266 15 Тираж 535 Подписное
ЦНИИГ!И Комитета по делам изобретений и огкрытий при Совете Мипистров СССР
Москва, Центр, ир. Серова, д. 4
Типография, Ilp. СапуlloBB, 2
Составители Л. Смолииков
Техред Л. Бриккер
Корректоры: В. В. Крылова и T. H. Дмитриева
