Реферат



l9IO23

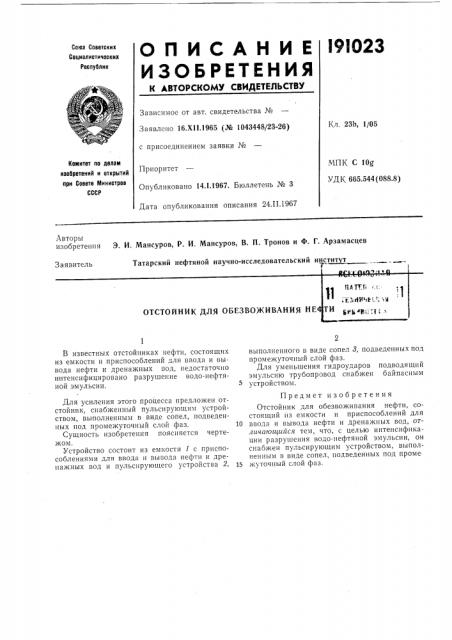

ОПИСАНИЕ

ИЗОЫРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 16.Xl1.1965 (№ 1043448/23-26) с присоединением заявки №

Кл. 23b, 1/05

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК С log

УДК 665.544 (088.8) Приоритет

Опубликовано 14.1.1967. Бюллетень № 3

Дата опубликования описания 24.П.1967

Авторы изобретения Э. И, Мансуров, P. И. Мансуров, В. П. Тронов и Ф. Г. Арзамасцев и научно-исследовательский институт

В известных отстойниках нефти, состоящих из емкости и приспособлений для ввода и вывода нефти и дренажных вод, недостаточно интенсифицировано разрушение водо-нефтяной эмульсии.

Для усиления этого процесса предложен отстойник, снабженный пульсирующим устройством, выполненным в виде сопел, подведенных под промежуточный слой фаз.

Сущность изобретения поясняется чертежом.

Устройство состоит из емкости 1 с приспособлениями для ввода и вывода нефти и дренажных вод и пульсирующего устройства 2, выполненного в виде сопел 8, подведенных под промежуточный слой фаз.

Для уменьшения гидроударов подводящий эмульсию трубопровод снабжен байпасным устройством.

Предмет изобретения

Отстойник для обезвоживания нефти, состоящий из емкости и приспособлений для

10 ввода и вывода нефти и дренажных вод, отгичаюигийся тем, что, с целью интенсификации разрушения водо-нефтяной эмульсии, он снабжен пульсирующим устройством, выполненным в виде сопел, подведенных под проме

15 жуточный слой фаз.
