Патент ссср 191074
Патент 191074
Классы МПК
Патент ссср 191074
Иллюстрации
Реферат

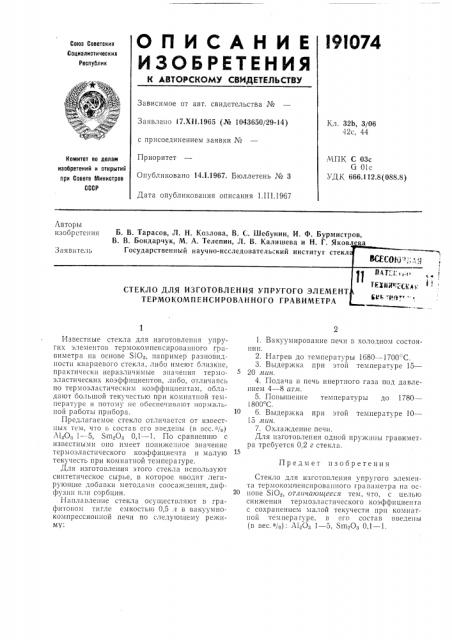

ОПИСАНИЕ l9IG74
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидстельства №
Заявлено 17.XII.1965 (№ 1043650/29-14) Е,л. 32b, 3/06
-I2c, 44 с присоединением заявки №
Приоритет
Опубликовано 14 1,1967. Бюллетень № 3
МПК С 03с
G Оlс
УДК 666.112,8(088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Дата опубликования описания 1.III.19á7
Лвторы изобретения Б. В. Тарасов, Л. H. Козлова, В. С. Ц1ебунин, И. Ф. Бурмистров, Предмет изобретения
Известные стекла для изготовления упругих элементов термокомпенсированного гравиметра на основе SiO, например разновидности кварцевого стекла, либо имеют близкие, практически нсразличимые значения термоэластических коэффициентов, либо, отличаясь по термоэластическим коэффициентам, обладают большой текучестью при комнатной температуре и потому не обеспечивают нормальной работы прибора.
Предлагаемое стекло отличается от известных тем, что ь состав его введены (в вес.%)
Л40з 1 — 5, Ягп Оз 0,1 — l. По сравнению с известными оно имеет пониже.шое значение термоэластического коэффициента и малую текучесть при комнатной темперагуре.
Для изготовления этого стекла используют синтетическое сырье, в которое вводят легирующие добавки методами соосаждения,диффузии илн сорбции.
Наплавленне стекла осуществляют в графитовом тигле емкостью 0,5 л в вакуумнокомпрессионной печи по следующему режиму:
1. Вакуумирование печи в холодном состояEIин.
2. Нагрев до температуры lб80 — 1700"-С.
3. Выдержка прн этой температуре 15—
20 лтик.
4. Подача в печь инертного газа под давлением 4 — 8 ат,и.
5. Повышение температуры до 1780—
1800 С.
10 б. Выдержка при этой температуре 10—
15 л1ия.
7. Охлаждение печи.
Для изготовления одной пруж,шы гравиметра требуется 0,2 г стекла.
Стекло для изготовления упругого элемента термокомпенсированного гравиметра на ос20 нове ЯОз, отлачаюш,ееся тем, что, с целью снижения термоэластического коэффициен га с сохранением малой текучести при комнатной темнерагуре, в его состав введены (в вес. О/с): Л40з 1 — 5, Sm O 0,1 — 1.
