Патент ссср 191076
Иллюстрации
Реферат

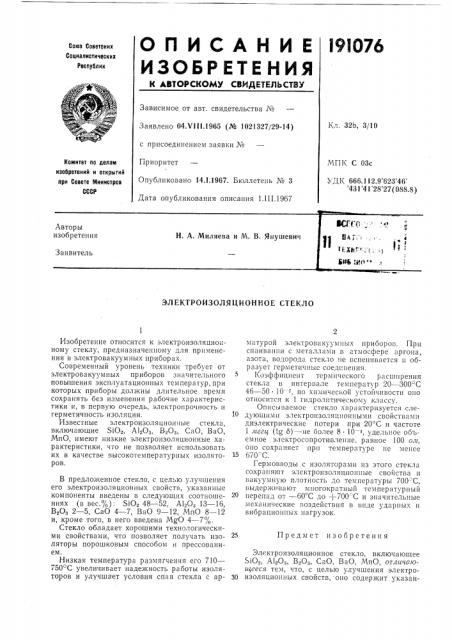

ОПИСАНИЕ
ИЗОБР ЕТЕ НИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
l9IO76
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Кл. 32b, 3/10
Заявлено 04.V11l.1965 (№ 1021327/29-14) с присоединением заявки ¹
Приор итет
МПЬ; С 03с
Комитет по делам изобретений и открытий при Совете Министров
СССР
У ДК, 666.112.9 623 46 431 41 28 27(088.8) Опубликовано 14.1,1967. Бюллетень № 3
Дата опубликования описания 1.111.1967 элеКтрОИЗОЛЯциОНнОЕ cTEKJlo
Изобретение относится к электроизоляционному стеклу, предназначенному для применения в электровакуумных приборах.
Современный уровень техники требует от электровакуумных приборов значительного повышения эксплуатационных температур, при которых приборы должны длительное время сохранять без изменения рабочие характеристики и, в первую очередь, электропрочность и герметичность изоляции.
Известные электроизоляционные стекла, включающие SiO>>, А120з, В Оз, СаО, ВаО, МпО, имеют низкие электроизоляционные характеристики, что не позволяет использовать их в качестве высокотемпературных изоляторов.
В предложенное стекло, с целью улучшения его электроизоляционных свойств, указанные компоненты введены в следующих соотношениях (в вес.%): SiO 48 — 52, AI O,, 13 — 16, В20з 2 — 5, СаО 4 — 7, ВаО 9 — 12, МпО 8 — 12 и, кроме того, в него введена MgO 4 — 7",„.
Стекло обладает хорошими технологическими свойствами, что позволяет получать изоляторы порошковым способом и прессованием.
Низкая температура размягчения его 710—
750 С увеличивает надежность работы изоляторов и улучшает условия спая стекла с арматурой электровакуумных приборов. При спаивании с металлами в атмосфере аргона, азота, водорода стекло не вспеннвается и образует герметичныс соединения.
1(оэффицнент термического расширения стекла в интервале температур 20 — 300 С
46 — 50 10, по химической устоичнвостн оно относится к 1 гидролптическому классу.
Описываемое стекло характеризуется сле10 дующими электроизоляционными свойствами диэлектрические потери при 20 С и частоте
1 лгги (tg б) — не более 8 10, удельное объемное электросопротивленне, равное 100 ол, оно сохраняет прн температуре не менее
15 670"-С.
Гермовводы с изоляторами нз этого стекла сохраняют электронзоляционные свойства н вакуумную плотность до температуры 700 С, выдерживают мпогокр",Tíûé температурный
20 перепад от — 60 С до +700 С н значительные механические воздействия в виде ударных и вибрационных нагрузок.
25 Предмет изобретения
Электроизоляционное стекло, включающее
SiO. А! О;, В..О., СаО, ВаО, МпО, отличоюи1еесл тем, что, с целью улучшения электро30 изоляционных свойств, оно содержит указан191076
Составитель Н. Хлюпина
Редактор М. Жиляева Техред Л. Бриккер Корректоры: С. Н. Соколова и В, В. Крылова
Заказ 200/8 Тираж 535 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, д. 2 ные компоненты в следующих соотношениях (в вес. g,,): SiO 48 — 52, Л120» 13 — 1б, В,О;, 2 — 5, СаО 4 — 7, ВаО 9 — 12, МпО 8 — 12 и в него введена MgO 4 — 7.
