Оптическое стекло
Иллюстрации
Показать всеРеферат

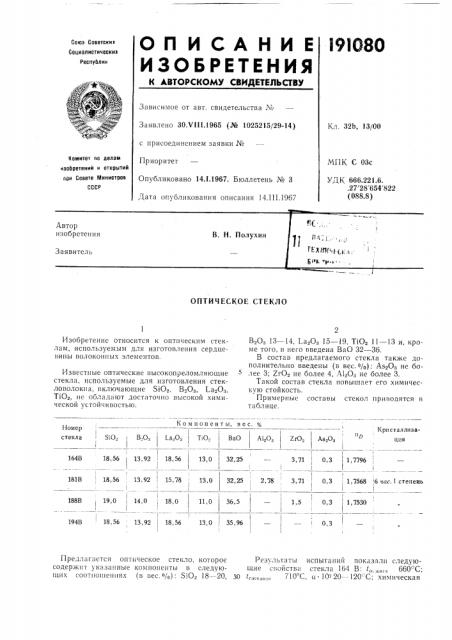

ОП ИСАНИ Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
l9IG80
Союз Соеетсниз
Социалистическиз
Республин
Зависимое от авт. свидетельства №
Заявлено 30. т/111.1965 (№ 1025215/29-14) Кл, 32Ь, 13/00 с присоединением заявки №
Приоритет
Опубликовано 14.1.1967. Бюллетень № 3
Комитет по делам изобретений и открытий ори Совете Министров
СССР
МПК С 03с
УДК 666.221.6. .27 28 654 822 (088.8) Дата опубликования описания 14.111.1967
ОПТИЧЕСКОЕ СТЕКЛО
Изобретение относится к оптическим стеклам, используемым для изготовления сердцевины волоконных элементов.
Компоненты, вес.
Крнсталлнзапв цпя !
06 0
Номер стекла 3 00 i В,Оз
|!
1а.,Оз I Т10з (ВаО
A_#_з
As >O3
ZrO.
18,56 13,92 18,56 13,0
32,25 — 3,71, 0,3!
1,7796 ) I
164В
1
32,25, 2,78, 3,71, 0,3,1,7568,6 час. I степень
15,78 . 13,0
181 В 18, 56, 13, 92
11,0 36,5
1,5 0,3 1,7530
188В (19,0 14,0
18,0
194В 18,56 13,92 18,56 13,0 : 35,96
0,3
Предлагается оптическое стекло, которое Результаты испытаний показали следуюсодержит указанные компоненты в следую- щие свойства стекла 164 В: /„, я,.„,0 660 С; щих соотношениях (в вес, с/,): S10 18 — 20, 30 /,Я0„.,„,ÄÄ 710 С, и 10 20--!20"С; химическая
Известные оптические высокопреломляющие стекла, используемые для изготовления стекловолокна, включающие SiOs, В00з, 1 а.Оз, TiO, не обладают достаточно высокой химической устойчивостью.
В20з 13 — 14, LasOs 15 — 19, TiO 11 — 13 и, кроме того, в него введена ВаО 32 — 36.
В состав предлагаемого стекла также дополнительно введены (в вес.%): As>Os не более 3; ZrO» не более 4, А1зОЯ не более 3.
Такой состав стекла повьипает его химическую стойкость.
Примерные составы стекол приводятся в таблице.
191080
Составитель Л. Старосельская
Редактор М, Жиляева Техред Л. Бриккер Корректор М. П. Ромашова
З аказ 201/19 Тираж 535 Подписно<
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр. пр. Серова, д. 4
Типография, пр. Сап; нова, 2 устойчивость к влажной атмосфере А; к кислым растворам 4.
Оптическое стекло предложенного состава имеет высокий показатель преломления, хорошую химическую устойчивость и высокую температуру спекания и обжига и, следовательно, обладает комплексом свойств, необходимых для изготовления сердцевин волоконных элементов с высоким апертурным числом.
Предмет изобретения
1. Оптическое стекло, используемое для изготовления стекловолокна, включающее SiO, В20а, 1авОа, TiO, oTтчающееся тем, что, с целью повышения его химической стойкости, olio содержит указанные компоненты в следу5 ющих соотношениях (в вес, %): SiO 18 — 20;
В20а 13 — 14; 1 а О„ 19; Т10в 11 — 13; и, кроме того, в него введена ВаО 32 — 36.
2. Стекло по и. 1, отличающееся тем, что в него дополнительно введены (в вес. а/g): А1 0а не более 3, ZrO не более 4; AsO не более 3.
