Клаев76Ь, % фу

_#_ 191О8

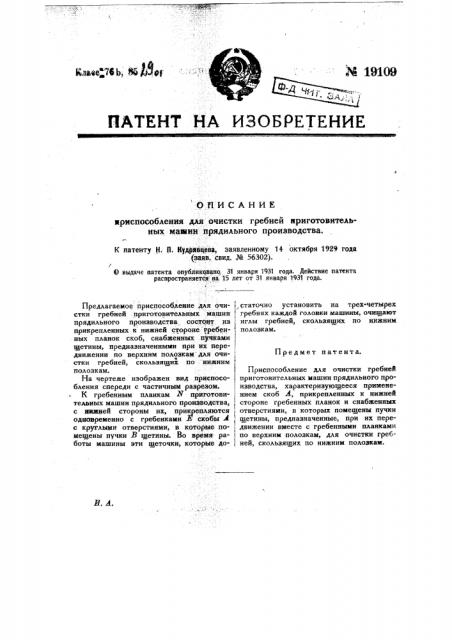

ЙАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ ириспособления для очистки гребней приготовительных ма ыин прядильного производства.

К патенту Н. П. Кудрявцева, заявленному 14 октября 1929 года (заяв. свид. М 56302).

9 выдаче патента опубликовано, 31 января 1931 года. Действие патента распространяется на 35 лет от 31 января 1931 года.

В .

Предмет патента.

Предлагаемое приспособление для очистки гребней . приготовительных машин прядильного производства состоит из прикрепленных к нижней стороне рребенных планок скоб, снабженных . пучками щетины, предназначенными при их передвижении по верхним полозкам для очистки гребней, скользящих по нижним полозкам.

На чертеже изображен вид приспособления спереди с частичным разрезом.

К гребенным планкам E приготовительных машин прядильного производства, с нижней стороны их, прикрепляются одновременно с гребенками Ж скобы с круглыми отверстиями, в которые помещены пучки В щетины. Во время. работы машины эти щеточки, которые до, статочно установить на трех-четырех

t, гребнях каждой головки машины, очищают иглы гребней, скользящих но нижним, полозкам.

Приспособление для очистки гребней приготовительных машин прядильного про-! изводства, характеризующееся примене, нием скоб Я, прикрепленных к нижней стороне гребенных планок и снабженных

; отверстиями, в которых помещены пучки

; щетины, предназначенные, при их пере движении вместе с гребенными планками

I по верхним полозкам, для очистки греб) ней, скользящих по нижним полозкам.
