Всесоюзная 41 г1а',ентг.-0- ^^ " тнхничбск'ая *'ерплио^ьгд

Всесоюзная 41 г1а',ентг.-0- ^^ " тнхничбск'ая *'ерплио^ьгд

Иллюстрации

Показать все

Реферат

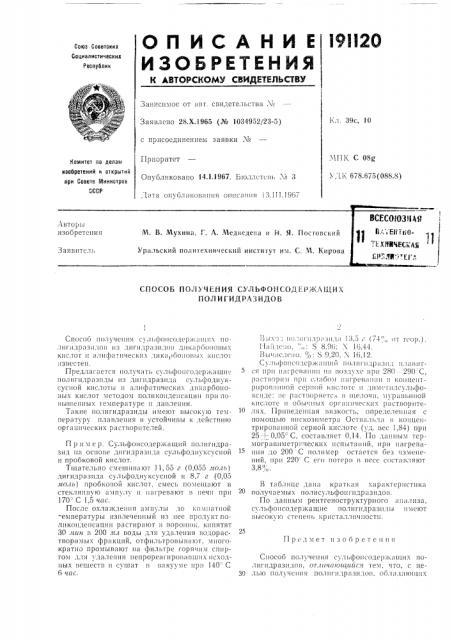

l9l12G

Союз Советских

Социалистических

Республик

Зависимое от явт. свидетельства ¹! хл. 39с, 10

Заявлено 28.Х.1965 (№ 1034952/23-5) с присоединением заявки ¹ х.IIII Ic 08g х (iy 678.675(088.8) Приоритет

Опубликовано 14.1.1967, Б)олл Tclll: № 3, I, Iòà опубликов )if!I!) описания З.II I.)967

Комитет по делам изобретеиий и открытий при Совете Мииистрое

СССР

СПОСОБ ПОЛУЧЕИИЯ СУЛЬФО11СОДЕРЖАЦ!ИХ

ПОЛ И ГИДРА 3ИДО В! э()(»» ) lf ).-Ill ll 10(ЗП Il! 13,0» (/4и OT (С()р )

11я i: „: S 8,91); х; 1(344.

В(,1 "I!Cле!!0. 10 . .S 9,20, х; 16,12.

CÓëüô0Ifc0TcÐæ1fïIi!Ii полип(IP!l;3II.I плc)fflïся llpll иягрсвянн;! И» воздухе Ilpll 280 290 С, рясп)орнм при слабом нягpPI3;lff!III 13 конце!иPlIPOB»! Ilff0)i СЕР:И)й l»li!,10TC ll,п!МЕ(НЛСМГ!ЬфОксндс; f:с р((ст!)ор)!етс. !3 (нелочи, муравьиной кислоте н обыкlfi.lx органических рястворнте10 лях, Приведенная вязкость, определенная с помошшо внскозиметря Ост!31)г!ьд() 13 концентрированной серной кислоте (уд. вес 1,84) прн

25.1 0,05 С, составляет 0,14. По да!(ным тсрмогравнметр);ческих ffcf)I.ITBIIIIfi, при нагревании до 200 С полимер остается без изменений, при 220 С его потери в весе составляют

3 8о, Б таблице даня краткая характеристика получаемых полисульфонгндразидов.

По данным рентгеноструктурного 1!И()г!иза, сульфoнсодержашие полип!1разн,(ы имеют высокую степень кристялличностн.

Сиосоо получения сульфонсодержящих полигидразндÎв, отлпча)0щаися тем, что, с це30 лыо пол \ чсiillfl ПО 11(! (! IpЯзи.lо(3, 00. If),3!!101ö!!x

Способ получения сул(иронсодсржя(цнх по, ни и(ДР() ЗИ. 1OВ I!3 ДИГII;I PII 3! I;IOI) Д!! К<(РООП О!3ЫХ кислот lf ялифатических дика,)ооновых кислот

1(звестен.

Предлагается получать сульфоисодержаши; полигидразнды нз днп!дразпдя сульфодиуксус!юй кислоты н алифятнческих днкарбоноВЫХ КИСЛОТ Х1ЕТОДОМ ПОЛИКОНДСНСЯЦИИ Г(Р!! ПО-!

3I I!IIeffIII Ix температуре и давлении.

TIxfIe нолигидразиды имеют высокую температуру плавления и устойчивь! к действию оргаш!ческих p3cTI)0plf TEëåé.

Пример. Сульфо!Ксодержащий полнгидразиl II ) Ocf!0!)c;1II! ff.ip33II.Tà сульфоlнуксусной и пробковой кислот.

Тщательно смешивают 11, 55 г (0,055 )(оль) дигидразида сульфодиуксусной и 8,7 г (0,05 .)(о )ь) пробковой кислот, смесь помешают в стеклянну!о ампулу II нагревают в печи при

170 С 1,5 )ас.

ПОсле Охлаждения с(мпул!>(,Io козl нятной

-емпературы извлеченный из нее продуктполнкондснсации растирают и поро!Иок. и!шятят

30 )(ии в 200 л(л воды для удаления водорастворимых фракций, отфильтровывают, многократно промывают на фильтре горячим спнрToil для удаления непрореагнров If)ff)!Ix ffcxoдных вешеств и сушат в вакууме нрн 140 С

6 (ас.

Предо!ет изоорете пня

191120 зпд сульфодпуксуспой кислоты и дикарбоновыс кислоты подвергают поликондеиса11ии. термосгаопльпостью и устойчивостью к деиствию органически.с растворителей, дигпдраПотери в весе при 220"С

Температура плавления, "С

Температура реакции. С (Выход, 1

Полимер

Составитель Платонова

Тскрсл Л. Бриккер

Реляктор Л. А. Ильина

1;оррскю1ия: М. П, Ромашова и E. Ф. Полионова

Заказ 198 2 Тираж 535 Поли испо

ЦНИИПИ Комизета по аслам ивооретсиий и открыти1! ири Совет ° .11ипистров СССР

Москва, Центр, пр. Сером, л. 4

Тип) рафия, пр. Сапунова, 2

CH SO.,— CH.

СНв (СН ) (СН ) (СН.,), (СН,), (СН. ), (СИ ) (СН), 1 0

160 †1

175 --180

190

275 †2

265 †2

260 †2

250 †2

255 †2

270- 280

280 -290

275 -285

280-285

62

544

87

72

66

74

71

0,06

0,12

0,06

0,13

0,11

0,14

0,14

0,06

0,05

10,5

6,25

7,2

9,2

6,5

1,1

3,8

12,4

7,4
