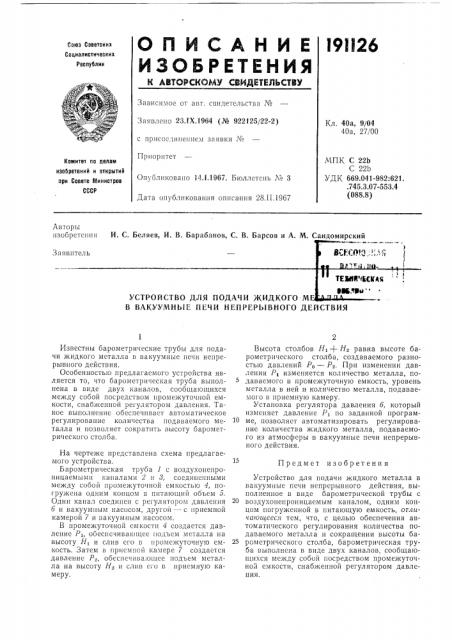

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВЙДЕТЕЛЬСТВУ

l9ll26

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 23.1Х.1964 (№ 922125/22-2) Кл. 40а, 9/04

40а, 27 00 с присоединением заявки №

Приоритет

МПК С 22b

С 22b

УДК 669.041-982:621. .745.3.07-553,4 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 14.1.1967. Бюллетень ¹ 3

Дата опубликования описания 28.11.1967

Авторы изобретения И. С. Беляев, И. В. Барабанов, С. В. Барсов и А. М. Сандомирский

Заявитель я !

УСТРОЙСТВО

В ВАКУУМНЬ1Е ПЕЧИ НЕПРЕРЫВНОГО ДЕЙСТВИЯ

Предмет изобретения

Известны барометрические трубы для подачи жидкого металла в вакуумные печи непрерывного действия.

Особенностью предлагаемого устройства является то, что барометрическая труба выполнена в виде двух каналов, сообщающихся между собой посредством промежуточной емкости, снабженной регулятором давления. Такое выполнение обеспечивает автоматическое регулирование количества подаваемого металла и позволяет сократить высоту барометрического столба.

На чертеже представлена схема предлагаемого устройства.

Барометрическая труба 1 с воздухонепроницаемыми каналами 2 и 8, соединенными между собой прохтежуточной емкостью 4, погружена одним концом в питающий объем 5.

Один канал соединен с регулятором давления б и вакуумным насосом, другой — с приемной камерой 7 и вакуумным насосом.

В промежуточной емкости 4 создается давление Р„обеспечивающее подъем металла на высоту Н, и слив его в промежуточную емкость. Затем в приемной камере 7 создается давление Р... обеспе швающсе подъем металла на высоту Нз и слив его в приемную камеру.

Высота столбов Нт+ Н. равна высоте барометрического столба, создаваемого разностью давлений P,— Р, При изменении давления Р, изменяется количество металла, подаваемого в промежуточную емкость, уровень металла в ней и количество металла, подаваемого в приемную камеру.

Установка регулятора давления б, который изменяет давление Р> по заданной програм1О ме, позволяет автоматизировать регулирование количества жидкого металла, подаваемого из атмосферы в вакуумные печи непрерывного действия.

Устройство для подачи жидкого металла в вакуумные печи непрерывного действия, выполненное в виде барометрической трубы с

20 воздухонепроницаемым каналом, одним концом погруженной в питающую емкость, отличаюи1ееся тем, что, с целью обеспечения автоматического регулирования количества подаваемого металла и сокращении высоты ба25 рометрического столба, барометрическая труба выполнена в виде двух каналов, сообщающихся между собой посредством промежуточной емкости, снабженной регулятором давления.

191126

h Юалщюийюу еасоф

Составитель Д. Раскин

Редактор Н. Корченко Текред А. Л. Камышникова

Корректоры: Т. Н. Костикова и В. П. Федулова

Заказ 191/18 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
