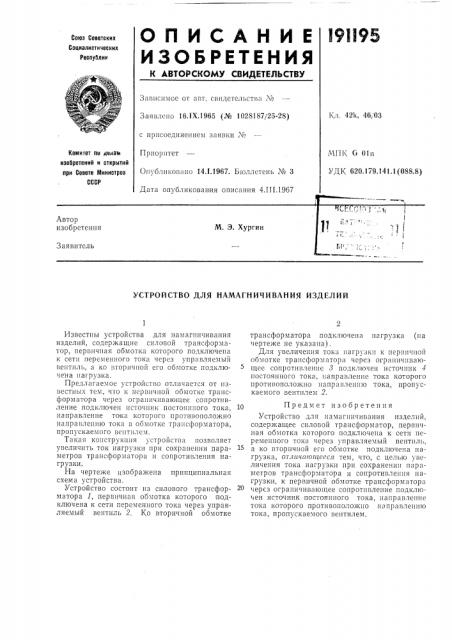

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл, 42 к, 46, 03

Заявлено 16.1Х.1965 (№ 1028187/25-28) с присоединением заявки ¹

МП1 6 01п

УДК 620.179.141.1(088.8) Приоритет

Опубликовано 14.1.1967. Бюллетень № 3

Дата опубликования описания 4 1П.1967

Номитет пи ивлев изобретений и открытий при Совете Министров

СССР

УСТРОЙСТВО ДЛЯ НАМАГНИЧИВАНИЯ ИЗДЕЛИЙ

Известны устройства для намагничивания изделий, содержащие силовой трансформатор, первичная обмотка которого подключена к сети переменного тока через управляемый вентиль, а ко вторичной его обмотке подключе на нагрузка.

Предлагаемое устройство отличается от известных тем, что к первичной обмотке трансформатора через ограничивающее сопротивление подключен источник постоянного тока, направление тока которого противоположно направлению тока v, обмотке трансформатора, пропускаемого вентилем.

Такая конструкция устройства позволяет увеличить ток нагрузки при сохранении параметров трансформатора и сопротивления нагрузки.

На чертеже изображена принципиальная схема устройства.

Устройство состоит из силового трансформатора 1, первичная обмотка которого подключена к сети переменного тока через управляемый вентиль 2. Ко вторичной обмотке трансформатора подключена нагрузка (на чертеже не указана).

Для увеличения тока нагрузки к первичной обмотке трансформатора через ограничивающее сопротивление 3 подключен источник 4 постоянного тока, направление тока которого противоположно направлению тока, пропускаемого вентилем 2.

10 Предмет изобретения

Устройство для нахтагнпчивания изделий, содержащее силовой трансформатор, первичная обмотка которого подключена к сети переменного тока через управляемый вентиль, а ко вторичной его обмотке подключена «агрузка, отлачшощееся тем, что, с целью увеличения тока нагрузки при сохранении параметров трансформатора и сопротивления нагрузки, к первичной обмотке трансформатора через ограничивающее сопротивление подключен источник постоянного тока, направление тока которого противоположно направлению тока, пропускаемого вентилем.

191195

Составитель А. Ионова

Текред Л. Бриккер Корректоры: С. Н. Соколова и А, М. Смак

Редактор Б. С. Нанкина

Типография, пр. Сапунова, д. 2

Заказ 316/!8 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4
