Многоканальное феррозондовое устройство

Иллюстрации

Показать все

Реферат



l9ll

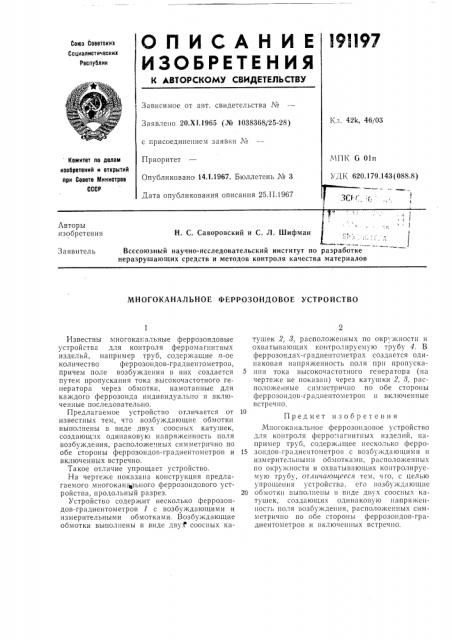

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

1(л. 42k, 46/03

Заявлено 20.XI.1965 (¹ 1038368 25-28) с присоединением заявки ¹

МП1 G Oln

УДЕ, 620.179.143 (088.8) Приоритет

Опубликовано 14.I.1967. Бюллетень ¹ 3

Дата опубликования описания 25.II.1967

Комитет по делам изобретений и открытий при Совете Министров

СССР

ЗОг,:(; .

Авторы изобретения

Н. С. Саворовский и С. Л. Шифман

Всесоюзный научно-исследовательский инсгитут по разработке неразрушающих средств и методов контроля качества материалов

Заявитель

МНОГОКАНАЛЬНОЕ ФЕРРОЗОНДОВОЕ УСТРОЙСТВО

Известны многоканальные феррозондовые устройства для контроля ферромагнитных изделий, например труб, содержащие и-ое количество феррозондов-градпентометров, причем поле возбуждения в них создается путем пропускания тока высокочастотного генератора через обмотки, намотанные для каждого феррозонда индивидуально и включен ые последовательно.

Предлагаемое устройство отличается от известных тем, что возбуждающие обмотки выполнены в виде двух соосных катушек, создающ тх одинаковую напряженность поля возбуждения, расположенных симметрично по обе стороны феррозондов-градиентометров и включенных встречно, Такое отличие упрощает устройство.

На чертеже показана конструкция предлагаемого многокана®чьного феррозондового устройства, продольный разрез.

Устройство содержит несколько феррозондов-градиентометров 1 с возбуждающими и измерительными обмотками. Возбуждающие обмотки выполнены в виде двух соосных катушек 2, 8, расположенных llo окр жностп и охватывающих контролируемую трубу 4. В феррозондах-градиентометрах создается одинаковая напряженность поля прп пропуска5 ппи тока высокочастотного генератора (на чертеже не показан) через катушки 2, 8, расположенные симметрично по обе стороны феррозондоь-градпентометров и включенные встречно.

Предмет изобретения

Многоканальное феррозондовое устройство для контроля ферромагнитных изделий, например труб, содержащее несколько ферро15 зондов-градиентометров с возбуждающими измерительными обмотками, расположенных по окружности и охватывающих KQHTpoëèðóåмую трубу, отличающееся тем, чго, с целью упрощения устройства, его возбуждающие

20 обмотки выполнены в виде двух соосных катушек, создающих одинаковую напряженность поля возбуждения, расположенных симметрично по обе стороны феррозондов-градиентометров и включенных встречно.

191197

Составитель А. Ионова

Редактор Б. С. Нанкина Техред А. А. Камышникова Корректоры: М. П. Ромашова и В. В. Крылова

Заказ 26311 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
