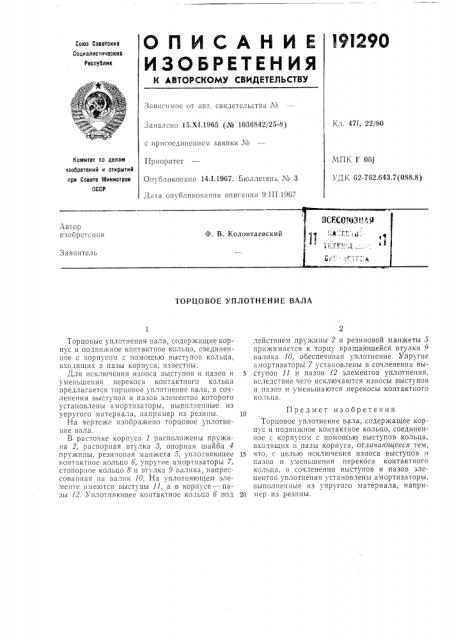

О П И С А Н И Е l9I290

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Кл. 471, 22/80

Заявлено 15.Х1.1965 (№ 1036842/25-8) с присосдицением заявки J¹

Комитет по аслам кзобретений к открытий при Совете Министров

СССР

МПК Г 06j

УД1 62-762.643.7(088.8) Приоритет

Опубликовано 14.I.1967. Бюллетень М 3

Дата опубликования опигаиия 9,III.!967

ТОРЦОВОЕ УПЛОТНЕНИЕ ВАЛА

Торцовые уплотнения вала, содерзкащие корпус и подви кное контактное кольцо, соединен»ое с корпусом с помощью выступов кольца, входящих в пазы корпуса, известны.

Для исключения износа выступов и пазов и уменьшения перекоса контактного кольца предлагается торцовое уплотнение вала, в сочленении выступов и пазов элементов которого установлены амортизаторы, выполненные из упругого материала, например из резины.

На чертеже изображено торцовое уплотнеиие вала.

В расточке корпуса 1 расположеиы пружина 2, распориая втулка 3, опорная шайба 4 пружины, резиновая маихкета 5, уплотняющее контактное кольцо б, упругие амортизаторы 7, стопорцое кольцо 8 и втулка 9 валика, иапрессованная па валик 10. На уплотияющем элементе имеются выступы 11, а в корпусе — пазы 12. Уплотпяющее контактное кольцо б под действием пружины 2 и резиновой манжеты 5 прижимается к торцу вращающейся втулки 9 валика 10, обеспечивая уплотнение. Упругие амортизаторы 7 установлены в сочленении вы5 ступов 11 и пазов 12 элементов уплотнения, вследствие чего исключаются износы выступов и пазов и уменьшаются перекосы контактного кольца.

Предмет изобретения

Торцовое уплотнение вала, содержащее корпус и подвижное контактное кольцо, соединенное с корпусом с помощью выступов кольца, входящих в пазы корпуса, от гичающееся тем, 1S что, с целью исключения изпоса выступов и пазов и уменьшения перекоса контактного кольца, в сочленении выступов и пазов элементов уплотнения установлены амортизаторы, выполненные из упругого материала, напри20 мер из резины.

191290

Составитель Б. Нейштадт

Техред Л. Бриккер Корректоры: В. В, Крылова и Е. Ф, Полионова

Редактор T. В. Данилова

Типография, пр. Сапунова, 2

Заказ 318/14 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прп Совете Министров СССР

Москва, Центр, пр. Серова, д. 4
