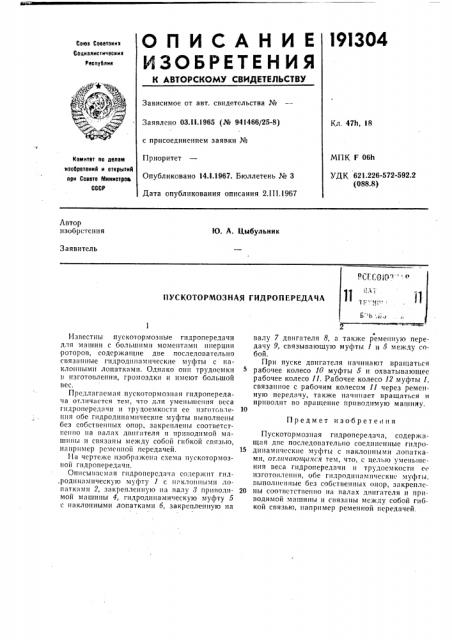

О П И С А Н И Е 191304

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеето«из

Социалистичес«из

Ресоубли«

Зависимое от авт. свидетельства №

Заявлено 03.ll.1965 (№ 941466/25-8) с присоединением заявки №

Приоритет

Опубликовано 141.1967. Бюллетень № 3

Дата опубликования описания 2 111.!967

Кл. 47h, !8

МПК F 06h

Комитет ло делам нзс4ретеннИ и ст«рытнй лри Сосете Министров

СССР

ДК 621.226-572-592.2 (088.8) Автор изобретения

l0. А. Цыбульник

Заявитель

PQ (Др> ° т>

ПУСКОТОРМОЗНАЯ ГИДРОПЕРЕДАЧА

Ь" b;i,>

=«

Предмет изобретения

Известны пускотормозные гидропередачи для машин с большими моментами инерции роторов, содержащие две последовательно связанные гидродинлмнческие муфты с наклонными лопатками. Однако онн трудоемки и изготовлении, громоздки и имеют большой вес.

Предллглсмля пускотормознля гидропередача отличается телт> что для уменьшения веса гидронередлчи и трудоемкости ее изп>тгвле- 10 ния обе гидродинамические муфты выполнены без собственных опор, закреплень> соответственно на валах двигателя и приводимой машины и связаны между собой гибкой связью, нлнример ременной передачей. 15

1-1а чертеже изоГ>рлженл схема пускотормозной гндропередл ш.

Описьиглсмля гидропередлчл содер>кнт гид,родннлмическую муфту 1 с н;клонными лопатками 2, закрепленную нл валу 8 приводи- 20 мой машины 4, гидродинамическу>о муфту 5 с наклонными лопатками 6, закрепленную на валу 7 двигателя 8, а также ременную передачу 9, связывающую муфты 1 и 5 между собой.

При пуске двигателя начинают вращаться рабочее колесо 10 муфты 5 и охватывающее рабочее колесо 1!. Рабочее колесо 12 муфты 1, связанное с рабочим колесом 11 через ременную передачу, также начинает вращаться и приводит во вращение приводимую машшту.

Пускотормозная гидропередлча, содержащая две последовательно соединлшые гидродинамические муфты с наклонными лопатками, оглпчаю цаягя тем, что, с целью ул1еньшсния веса гидропередачи и трудоемкости с изготовления, обе гидродинлмические муфты, выполненные без собственных опор, закреплены соответственно нл валах двигателя и приводимой машишд и связаны между собой гибкой связью, например ременной передачей.

19!304

Составитель Хавизон

Редактор Л. М. Жаворонкова Тскрсд Л. Бриккер

Коррскторы: В. П. Федулова и T. Н. Костикова

Заказ 3!2(9

1<ИИИ

Ц ИПИ Ком><тета ио дела>а изобис>сиий и открытий ири Совете Минос>ров СССР

Москва, Центр, ир. Ссроил, д. 4

Типо<рафаи, ир. Сапунова, 2
