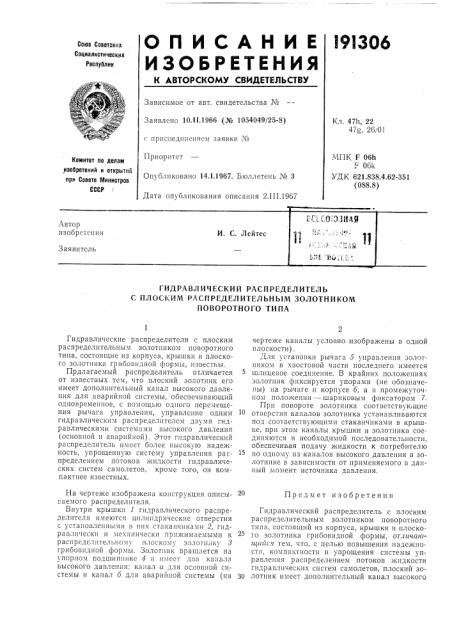

ГИДРАВЛИЧЕСКИЙ РАСПРЕДЕЛИТЕЛЬ

С ПЛОСКИМ РАСПРЕДЕЛИТЕЛЪНЪ|М ЗОЛОТНИКОМ

ПОВОРОТНОГО ТИПА

Гидравлические распределители с плоским распределительным золотником IIQBopoTHOI типа, состоящие из корпуса, крышки и плоского золотника грибовидной формы, известны.

Прдлагаемый распределитель отличается от известных тем, что плоский золотник его имеет дополнительный канал высокого давления для аварийной системы, обеспечивающий одновременное, с помощью одного перемещения рычага управления, управление одним гидравлическим распределителем двумя гидравлическими системами высокого давления (основной и аварийной). Этот гидравлический распределитель имеет более высокую надежность, упрощенную систему управления распределением потоков жидкости гидравлических систем самолетов, кроме того, он компактнее известных.

На чертеже изображена конструкция оппсыг:àåìoãî распределителя.

Внутри крышки 1 гидравлического распределителя имеются цилиндрические отверстия с установленными в них стаканчиками 2, гидравлически и механически прпжимаемыми к распределительному плоскому золотн ку 8 грибовидной формы. Золотник вращается на упорном подшипнике 4 и имеет два канала высокого давления: капал а для основной системы и канал б для аварийной системы (на чертеже каналы условно изображены в одной плоскости) .

Для установки рычага б управления золотником в хвостовой части последнего имеется шлицевое соединение. В крайних положениях золотник фиксируется упорами (не обозначены) на рычаге и корпусе б, а в промежуточном положении — шариковым фиксатором 7.

При повороте золотника соответствук,щие отверстия каналов золотника устанавливаются под соответствующими стаканчиками в крышке, при этом каналы крышки и золотника соединяются в необходимой последовательности, обеспечивая подачу жидкости к потребителю по одному из каналов высокого давления в золотнике в зависимости от применяемого в данный момент источника давления.

20 Предмет изобретения

Гидравлический распределитель с плоским распределительным золотником поворотного типа, состоящий из корпуса, крышки и плоского золотника грибовидной формы, от.шча(ощийсл тем, что, с целью повышения надежности, компактности и упрощения системы управления распределением потоков жидкости гидравлических сисгем самолетов, плоский зо30 лотник имеет дополнительный канал высокого

191306

Составитель Л. И. Ротермель

Редактор Л. М. Жаворонкова Техред Л. Бриккер Корректоры; В. П. Федулова и T. Н. Костикова

Заказ 312(l l Тираж 535 Подписное

ЦНИИГ1И Комитета ьо делам изобретений п открытий прп Совете Мшшстров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 давления для аварийной системы, обеспечивающий одновременное, с помощью одного перемещения рычага управления, управление одним гидравлическим распределителем двумя гидравлическими системами высокого давления (основной и аварийной).
