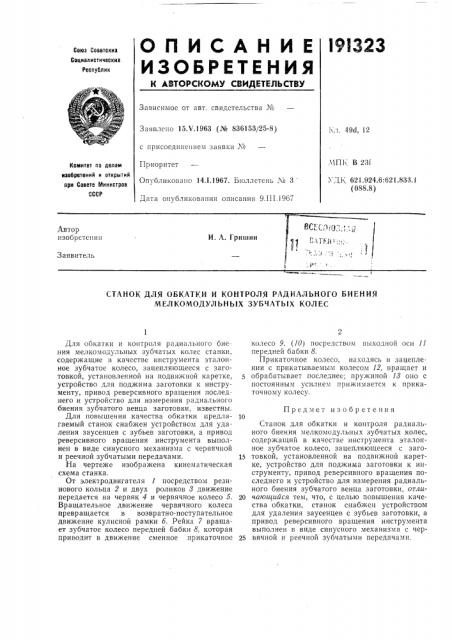

СТАНОК ДЛЯ ОБКАТКИ И КОНТРОЛЯ РАДИАЛЬНОГО БИЕНИЯ
МЕЛКО МОДУЛЬНЫХ ЗУБт|АТЪ|Х КОЛEC
Для обкатки и контроля радиального биения мелкомодульных зубчатых колес станки, содержащие в качестве инструмента эталонное зубчатое колесо, зацепляющееся с заготовкой, установленной на подвижной каретке, устройство для поджима заготовки к инструменту, привод реверсивного вращения последнего и устройство для измерения радиального биения зубчатого венца заготовки, известны.
Для повышения качества обкатки предлагаемый станок снабжен устройством для удаления заусенцев с зубьев заготовки, а привод реверсивного вращения инструмента выполнен в виде синусного механизма с червячной и реечной зубчатыми передачами.
На чертеже изображена кинематическая схема станка, От электродвигателя 1 посредством резинового кольца 2 и двух роликов 8 движение передается на червяк 4 и червячное колесо 5.
Вращательное движение червячного колеса превращается в возвратно-поступательное движение кулисной рамки 6. Рейка 7 вращает зубчатое колесо передней бабки 8, которая приводит в движение сменное прикаточное колесо 9, (10) посредством выходной оси 11 пер ед ней б а бк и 8.
Прикаточное колесо, находясь в зацеплении с прикатываемым колесом 12, вращает и обрабатывает последнее; пружиной 18 оно с постоянным усилием прижимается к прикаточному колесу.
Предмет изобретения
Станок для обкатки и контроля радиального биения мелкомодульных зубчатых колес, содержащий в качестве инструмента эталонное зубчатое колесо, зацепляющееся с заготовкой, установленной на подвижной каретке, устройство для поджима заготовки к инструменту, привод реверсивного вращения последнего и устройство для измерения радиального биения зубчатого венца заготовки, отли20 чающийся тем, что, с целью повышения качества обкатки, станок снабжен устройством для удаления заусенцев с зубьев заготовки, а привод реверсивного вращения инструмента выполнен в виде синусного механизма с чер25 вячной и реечной зубчатыми передачами.
