Реферат



l9I332

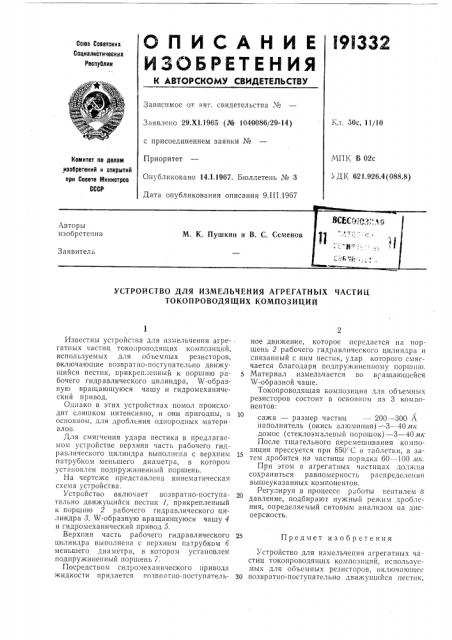

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К ЛВтОРСКОМ СВИДЕТЕЛЬСТВ

Союз Советских

Социалистических

Республик,Зависимое от авт. свидетельства ¹

Кл. 60с, 11/10

Заявлено 29.XI.1966 (№ 1040086/29-14) с присоединением заявки №

МПК В 02с

; ДI(621.926.4(088.8) Приоритет

Опубликовано 14.1,1967. Бюллетень № 3

Дата опубликования описания 9.III.1967

Комитет по делам изобретений и открытий при Совете Министров

СССР

УСТРОЙСТВО ДЛЯ ИЗМЕЛЬЧЕНИЯ АГРЕГАТНЫХ ЧАСТИЦ

ТОКОПРОВОДЯЩИХ КОМПОЗИЦИЙ

Известны устройства для измельчения агрегатных частиц токопроводяших композиций, используемых для об.ьемных резисторов, включающие возвратно-поступательно движущийся пестик, прикрепленный к поршню рабочего гидравлического цилиндра, W-образную вращающуюся чашу и гидромеханический привод.

Однако в этих устройствах помол происходит слишком интенсивно, и они пригодны, и основном, для дробления однородных материалов.

Для смягчения удара пестика в предлагаемом устройстве верхняя часть рабочего гидравлического цилиндра выполнена с верхним патрубком меньшего диаметра, в котором установлен подпружиненный поршень.

На чертеже представлена кинематическая схема устройства.

Устройство включает возвратно-поступательно движущийся пестик 1, прикрепленный к поршшо 2 рабочего гидравлического цилиндра 8, W-образную вращающуюся чашу 4 и гидромеханический привод 5.

Верхняя часть рабочего гидравлического цилиндра выполнена с верхним патрубком 6 меньшего диаметра, в котором установлен подпружиненный поршень 7.

Посредством гидромеханического привода жидкости придается возвпатно-поступательное движение, которое передается на поршень 2 рабочего гидравлического цилиндра и связанный с ним пестик, удар которого смягчается благодаря подпружиненному поршшо.

Материал измельчается во в1 ащающейся

W-образной чаше.

Токопроводящая композиция для объемных резисторов состоит в основном из 3 компонентов:

10 сажа — размер частиц — 200 — 300 А наполнитель (окись алюминия) =-3 — 40л1к домос (стеклоэмалевый порошок) — 3 — 40 л к

После тщательного перемешивания композиция прессуется при 850"С i таблетки, а за15 тем дрооится на частицы порядка 60 — 100 ак.

При этом в агрегатных частицах должна сохраниться равномерность распределения вышеуказанных компонентов.

Регулируя в процессе работы вентилем д

20 давление, подоирают нужныи режим дробления, определяемый ситовым анализом на дисперсность.

25 Предмет изобретения

Устройство для измельчения агрегатных частиц токопроводящих композиций, нспользусмых для объемных резисторов, включающее

30 возвратно-поступательно движущийся пестик, 191332

Составитель Л. Ларина

Техред Л. Бриккер

Корректоры: Г. Е. Опарина и T. Н. Костикова

Редактор М. Жиляева

Заказ 315/12 Тираж 535 Подписное

ЦНИИ11И Комитеты по делам изобретенй11 и открытий нри Совете Министров СССР

Москва, Центр, пр. Серова д. 4

Типография, пр. Сапунова, 2 прикрепленный к поршню рабочего гидравлического цилиндра, %-образную вращающуюся чашу и гидромеханический привод, отличигоигееся тем, что, с целью смягчения удара пестика, верхняя часть рабочего гидравлического цилиндра выполнена с верхним патрубком меньшего диаметра, в котором установлен подпру>киненныш поршень.
