Реферат

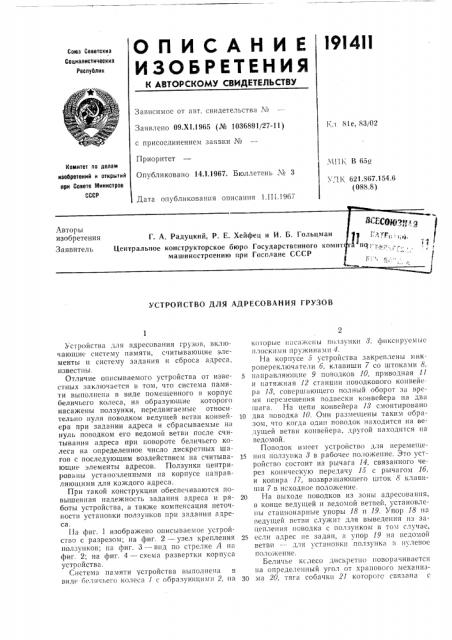

О П И С А Н И Е I9I4II

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союа Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 09.Х1.1965 (¹ 1036891/27-11) с присоединением заявки №

Приоритет

Опубликовано 14.1.1967. Бюллетень № 3

1;л 81е. 83/02

Ч11 1; В 65О

>.. г<1; 621 867 154 6 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Дата опубликования описания I,III 1967

Авторы изобретения

Заявитель

Г. А. Радуцкий, P. Е.

Центральное конструкторское машиностроению

УСТРОЙСТВО ДЛЯ АДРЕСОВАНИЯ ГРУЗОВ

Устройства для адресования грузов, включающие систему памяти, считывающие элементы и систему задания и сброса адреса, известны.

Отличие описываемого устройства от известных заключается в том, что система памяти выполнена в виде помещенного в корпус беличьего колеса, на образующие которого насажены ползунки, передвигаемые относительно нуля поводком ведущей ветви конвейера при задании адреса и сбрасываемые на нуль поводком его ведомой ветви после считывания адреса при повороте беличьего колеса на определенное число дискретных шагов с последующим воздействием на считывающие элементы адресов. Ползунки центрированы устанозленными на корпусе направляющими для каждого адреса.

При такой конструкции обеспечиваются повышенная надежность задания адреса и работы устройства, а также компенсация неточности установки ползунков при задании адреса.

IIà фиг. 1 изображено описываемое устройство с разрезом; на фиг. 2 — узел крепления ползунков; на фиг. 3 — вид по стрелке А на фиг. 2; на фиг. 4 — схема развертки корпуса устройства.

Система памяти устройства выполнена в вид<" беличьего колеса 1 с образующими 2, на к<гторые насижены ползунки 8, фиксируемые плоскими пружинами 4.

На корпусе б устройства закреплены мнкропереключатели б, клавиши 7 со штоками 8, 5 направляющие 9 поводков 10, приводная 11 и натяжная 12 станции поводкового конвейера 13, совершающего полный оборот за время перемещения подвески конвейера на два шага. На цепи конвейера 18 смонтировано

l0 два поводка 10. Они размещены таким образом, что когда один поводок находится на ведущей ветви конвейера, другой находится па ведомой.

Поводок имеет устройство для перемеще15 ния ползунка 3 в рабочее положение. Это устройство состоит из рычага 14, связанного через коническую передачу 15 с рычагом 1б, и копира 17, возвращающего шток 8 клавиши 7 в исходное положение.

20 На выходе поводков из зоны адресованпя, в конце ведущей и ведомой ветвей, установлены стационарные упоры 18 и 19. Упор 18 на ведущей ветви служит для выведения из зацепления поводка с ползунком в том случае, 25 если адрес не задан, а упор 19 »а ведомой ветви — для установки ползунка в нулевое положение.

Беличье кслесо дискретно поворачивается на определенный угол от храпового механиз30 ма 20, тяга собачки 21 которогс связана с

191411 кулаком транспортной системы. Перемещение на этот уггл соотвегствует передвижению конвейера па один шаг, раьный расстоянию между соседними адресами.

Принцип работы устройства состоит в том, что когда подвеска конвейера проходит мимо оператора, он нажимает клавишу 7, соответствующую задаваемому адресу. При этом шток 8, соответствующий нажатой клавише, выдвигается и оказывается на пути рычага

14 поводка 10. Рычаг 16 перемещает по образующей 2 ползунок 8 на ведущей ветви конвейера И.

1(огдя ползунок сместится по образующей и соответствии с задаваемым адресом, рычаг

14 упрется в выдвинутый шток 8, повернется вокруг своей оси и через коническую передачу 15 повернет рычаг 16, который выйдет из зацепления с ползунком. При движении копир 17, находящийся за поводком, возвращает выдвинутый шток н клавишу в исходное положение.

Когда подвеска конвейера окажется у заданного адреса, ползунок 8, сместившись по дуге после поворота беличьего колеса на соответствующее число углов, нажимает на микропереключатель данного адреса, после чего приводится в действие механизм разгрузки подвески. В конечном счете ползунок, после нажима на микропереключатель, попадает под поводок 10 на ведомой ветви конвейера 13 и смещается им на нуль.

Чтобы устранить неточность установки ползунка ня образующей 2 при задании адреса, на нолзунке имеется паз, а каждому адресу соответствует своя клиновая направляющая, на которую при перемещении беличьего колеся набегает ползунок своим пазом.

5 Микропереключатели могут быть заменены считывающими элементами любого другого типа, например пневмопереключателями, индуктивными, емкостными или фотодатчиками, я клавишное устройство может быть выпол10 нено наподобие клавиатуры пишущей машинки.

Предмет изобретени я !. Устройство для адресования грузоь, )5 включающее систему памяти, считывающие элементы и систему задания и сброса адреса, отличающееся тем, что; с целью обеспечения повышенной нядежчости задания адреса и работы устройства, система памяти выпол20 пена в виде помещенного в корпус беличьег > колеса, ня образующие которого насажены ползунки, передвигаемые относительно нуля поводком ведущей ветви поводкового конвейера при задании адреса и сбрасываемые ня

25 "уль поводком ведомой ветви этого конвейера после считывания адреса при повороте беличьего колеся ца определенное число дискретных шагов с последующим воздействием на считывающие элементы адресов.

3Q 2. Устройство 11о п. !, отличающееся тем, что, с целью компенсации неточности установки ползунков при задании адреса, ползунки центр ированы установленными на корпусе направляющими для каждого адреса.

191411

Фиг,У

Фиг 4
