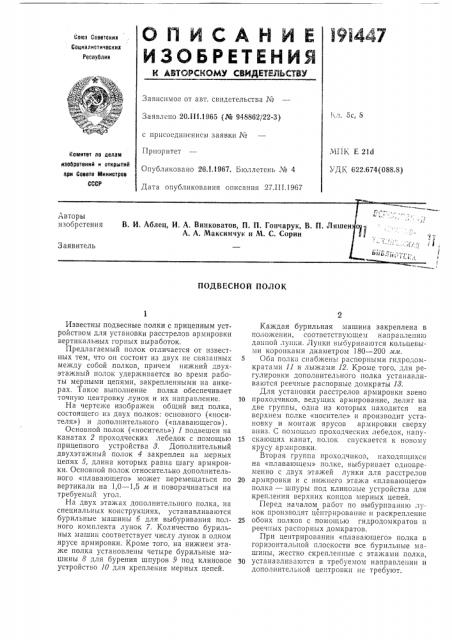

Сок|а Ссввтскик

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 20.1Н.1965 (№ 948862/22-3) с присоединением заявки ¹

Г1рпоритет

Опубликовано 26Л,1967. Бюллетень ¹ 4

Дата опубликования описания 27.III.1967

5- 8,ЧПК Е 21d

УДК 622.674(088.8) комитет по делам иаобретеиий и открытий при Совете Министров

СССР подВесной полок

Известны подвесные полки с прицепным устройством для установки расстрелов армировки вертикальных горных выработок.

Предлагаемый полок отличается от известных тем, что он состоит из двух пе связанных между собой полков, причем нижний двухэтажный полок удерживается во время работы мерными цепями, закрепленными на анкерах. Такое выполнение полка обеспечивает точную центровку лунок и их направление.

На чертеже изображен общий вид полка, состоящего из двух полков: основного («носителя») и дополнительного («плавающего») .

Основной полок («носитель») 1 подвешен на канатах 2 проходческих лебедок с помощью прицепного устройства 8. Дополнительный двухэтажный полок 4 закреплен на мерных цепях 5, длина которых равна шагу армировки. Основной полок относительно дополнительного «плавающего» может перемещаться по вертикали на 1,0 — 1,5 л и поворачиваться на требуемый угол.

На двух этажах дополнительного полка, на специальных конструкциях, устанавливаются бурильные машины 6 для выбуривания полного комплекта лунок 7. Количество бурильных машин соответствует числу лунок в одном ярусе армировки. Кроме того, на нижнем этаже полка установлены четыре бурильные машины 8 для бурения шпуров 9 под клиновое устройство 10 для крепления мерных цепей.

Каждая бурильная машина закреплена в положении, соответствующем напраилени:о данной луш;.и. Лупки выбуриваются кольцевыми коронками диаметром 180 — 200 rM>M.

5 Оба полка спабжень распорными гидродомкратами 11 и лыжами 12. Кроме того, для регулировки дополнительного полка устанавливаются реечные распорные домкраты 18.

Для установки расстрелов армировки звено

30 проходчиков, ведущих армирование, делят на две группы, одна из которых находится на верхнем полке «носителе» и производит установку и монтаж ярусов армировки сверху вниз. С помощью проходческих лебедок, напу15 скающих канат, полок спускается к новому ярусу армировки.

Вторая группа проходчиков, находящихся на «плава|ощем» полке, выбуривает одновременно с двух этажей лунки для расстрелов

20 армировки и с нижнего этажа «плавающего» полка — шпуры под клиновые устройства для крепления верхних концов мерных цепей.

Перед началом работ по выбуриванию лунок производят центрирование и раскрепление

25 обоих полков с помощью гидродомкратов и реечпых распорных домкратов.

При центрировании «плавающего» полка в горизонтальной плоскости все бурильные машины, жестко скрепленные с этажами полка, 30 устанавливаются в требуемом направлении и дополнительной центрогки не требуют.

191447

Составитель Л. И. Гальперина

Редактор Т. Орловская Техред А. А. Камышникова Корректоры: О. Б. Тюрина и В. П. Федулова

Заказ 77274 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

При перемещении полка для армирования следующего яруса с помощью реечных и гидравлических домкратов поднимают основной полок «носитель» до соприкосновения с верхним этажом «плавающего» полка и, ослабив натяжение мерных цепей, снимают анкеры.

Затем, напуская канат подвески, одновременно опускают «носитель» и «плавающий» полки.

"4

После пересечения основным полком шнуров для анкерных болтов полок останавливают, заводят анкеры с мерными цепями и продолжают опускание полков. По мере опускания «плавающий» полок зависает на мерных цепях, а полок «носитель» продолжает опускаться и останавливается на расстоянии

800 — 1000 ли ниже плоскости будущего яруса армировки. Затем полки центрируют и приступают к выбуриванию лунок, шпуров и установке яруса армировки.

Предмет изобретен ия

Подвесной полок с прицепным устройством для установки расстрелов армировки вертикальных горных выработок, отличающийся тем, что, с целью обеспечения точной центровки месторасположения лунок и их направления, он выполнен в виде не связанных между собой частей, причем нижняя двухэтажная часть полка удерживается во время работы мерными цепями, закрепленными на установленных в постоянной крепи анкерах.
