Реферат



19149

Класс. 85Ь, 8

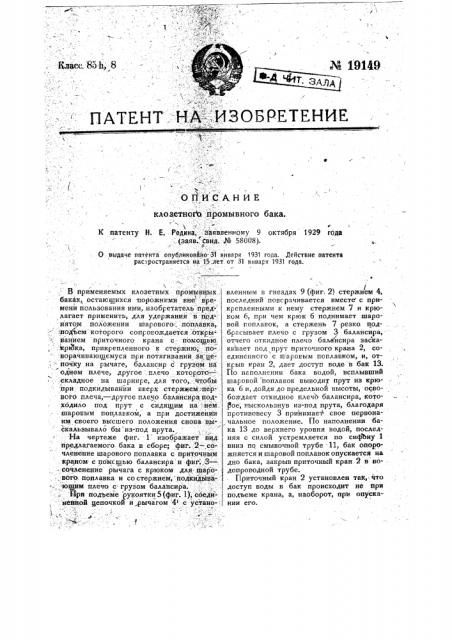

ЕHT ÍA-= .:,ИЗОБP-ЕТЕНИЕ

ПАТ

ОПИСАНИЕ клозетноИа промывного бака.

- -., е

К патенту Н. Е. Родина, . заявленному 9 октября 1929 года

: (заяв..-твид. № 58008).

О выдаче патента опубликовйо-31 января 1931 года. Действие патента распространяется на 15 лет от 31 января 1931 года.

В применяемых клозетных промывцых, бакйх, остающихся -порожними вне вуемени пользования ими, изобретатель пред- лагает применить, для удержания в под- : нято;м положении шарового:-. пойлавка,, подъем которого сопрoвoждаеTcя-, откры- ванием приточного крана с помощью . МрюКа, прикрепленного к стержню;..по-., вбрачивающемуся при потягиваний за це- почку на рычаге, балансир с .грузом на одном плече„ другое .плечо . которото †складное на шарнире, для того, чтобы при подкидывании вверх стержкем первого плеча,— другое плечо балансира подхбдило под прут с .сидящим на -. нем, шаровым поплавком, а при достижении. им своего высшего положения снова вй-: скальзывало бы из-под прута.

На чертеже фиг. - 1 изображает вид: предлагаемого бака в сборе; фиг.,2 —,со;. членение шарового поплавка с приточным . краном с помсшью балансира и фиг.,З вЂ” ": .- сочленение рычага с крюком для: шаро,.вого. поплавка и со стержнем подкидыва.ющим плечо с: грузом балансира

F4pa подъеме рукоятки5(фиг. 1); соеди - ненной цепочкой и рычагом 4 с устано1

7 вленным в гнездах 9 (фиг. 2) стержнем 4, / последний повсрачивается вместе с прикрепленными к нему стержнем 7 и крюком 6, при чем крюк 6 поднимает шаровой гоплавок, а стержень 7 резко. подбрасывает плечо с грузом 3 балансира,отчего откидное плечо балансира заскакивает под прут приточного крана 2, соединенного с шаровым поплавком, и, открыв кран 2, дает доступ воде в бак 13.

По наполнении бака водой, всплывший шаровой поплавок выводит прут из крюка 6 и, дойдя до предельной высоты, освобождает откидное плечо балансира, котоРое, выскользнув из-под прута, благодаря противовесу 3 принимает. свое первоначальное положение. По наполнении бака 13 до верхнего уровня водой, последняя с силой устремляется по сифону 1 вниз по смывочной трубе .11, бак опорожняется и шаровой поплавок опускается на дно бака, закрыв приточный кран 2 в во- . допроводной трубе.

Приточный кран 2 установлен так, что доступ воды в бак происходит не при подъеме крана, а, наоборот, при опускании его. муся при потягивании за цепочку.на.ры« .:. .:,.: чаге 4, предназначен балансир, на одно-м/. ",. плече которого имеется груз 3, другое, ж,,е А плечо сделано складяыи . на шарнир.,:, . с той целью, .чтобы при пэдкидызании,:;.," . вверх стержнем 7 плеча с грузом.З дру,."", гое плечо балансира подходило под:ну :."= ", -- на котором сидит шаровой:поплавок ;,.-, а прн достижении последним. своего вые- .-

mего положения -снова выскальзывало..-: ": бы из-под него.

П р е д и е т п а т е н т а.

///

;1, ;,- =-.//;; Ж," ф р, -2..", .—, ., (,/ „«ф —:,,," » -;(Тлпографня Пг.рьсй Лртаж Совстский ПеЧа-.ипк, Моховая, 40.

Клозетный пр/омывной бак, остающийся порожним вне времени пользования им, характеризующийся тем, что для удержания в поднятом положении шарового поплавка, подъем которого сопровождается открыванием приточного крана и производится при помощи крюка б, прикрепленного к стержню 4, поворачивающе/

/.

1

1 ,/ А/

- 7

i р

4 . - .: =-.1

/,,- и"
