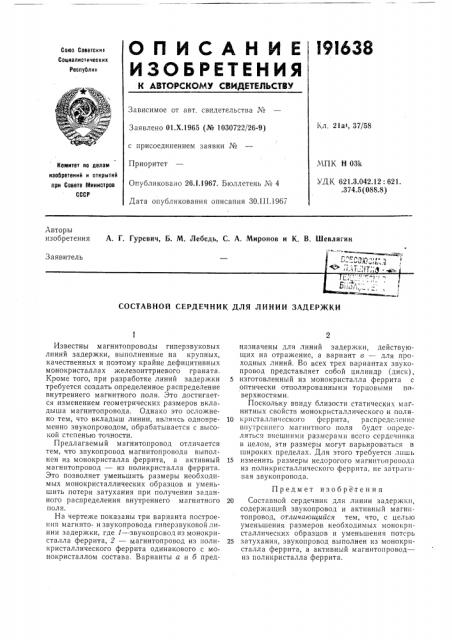

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскнт

Социалистическими

Республик

Зависимое от авт. свидетельства №

Кл. 21ат, 37/58

Заявлено 01.Х.1965 (№ 1030722/26-9) с присоединением заявки №

Приоритет

Опубликовано 26.1.1967. Бюллетень ¹ 4

Дата опубликования описания ЗО.I I I.1967

Комитет по делам

МПК Н 03k

УДК 621.3.042.12: 621. .374.5 (088.8) изобретений и открытий при Совете Министров

СССР

Авторы изобретения

А. Г. Гуревич, Б. М, Лебедь, С. А. Миронов и К. В. Шевлягин

Заявитель

СОСТАВНОЙ СЕРДЕЧНИК ДЛЯ ЛИНИИ ЗАДЕРЖКИ

Известны магнитопроводы гиперзвуковых линий задержки, выполненные на крупных, качественных и поэтому крайне дефицитивных монокристаллах железоиттриевого граната.

Кроме того, при разработке линий задержки требуется создать определенное распределение внутреннего магнитного поля. Это достигается изменением геометрических размеров вкладыша магнитопровода. Однако это осложнено тем, что вкладыш линии, являясь одновременно звукопроводом, обрабатывается с высокой степенью точности.

Предлагаемый магнитопровод отличается тем, что звукопровод магнитопровода выполнен из монокристалла феррита, а активный м агнитопровод — из поликристалла феррита.

Это позволяет уменьшить размеры необходимых монокристаллических образцов и уменьшить потери затухания при получении заданного распределения внутреннего магнитного поля.

На чертеже показаны три варианта построения магнито- и звукопровода гиперзвуковой линии задержки, где 1 — звукопровод из монокристалла феррита, 2 — магнитопровод из поликристаллического феррита одинакового с монокристаллом состава. Варианты а и б предназначены для линий задержки, действующих на отражение, а вариант в — для проходных линий. Во всех трех вариантах звукопровод представляет собой цилиндр (диск), 5 изготовленный из монокристалла феррита с оптически отполированными торцовыми поверхностями.

Поскольку ввиду близости статических магнитных свойств монокристаллического и поли10 кристаллического феррита, распрсделснис внутрсннего магнитного поля будет определяться внешними размерами всего сердечника в целом, эти размеры могут варьироваться в широких пределах. Для этого требуется лишь

15 изменить размеры недорогого магнитопровода из поликристаллического феррита, не затрагивая звукопровода.

Предмет изобретения

20 Составной сердечник для линии задержки, содержащий звукопровод и активный магнитопровод, отличающийся тем, что, с целью уменьшения размеров необходимых монокристаллических образцов и уменьшения потерь

25 затухания, звукопровод выполнен из монокристалла феррита, а активный магнитопровод— из поликристалла феррита.

191638 а
