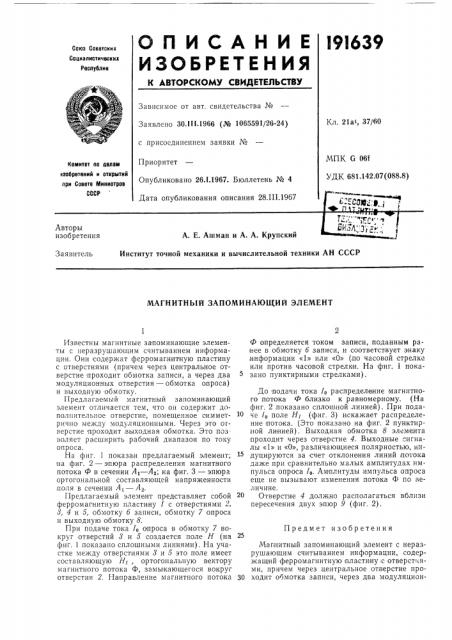

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 21ат, 37/60

Заявлено 30.111.1966 (№ 1065591/26-24) с присоединением заявки №

Приоритет

Опубликовано 26Л.1967. Бюллетень № 4

Дата опубликования описания 28.Ш.1967

МПК G 06f

УДК 681.142.07 (088.8) Комитет ао далем изобретений и открытий ари Совете Министров

СССР

Авторы изобретения

А. Е. Ашмаи и А. А. Крупский

Институт точной механики и вычислительной техники АН СССР

Заявитель

МАГНИТНЫЙ ЗАПОМИНАЮЩИЙ ЭЛЕМЕНТ

Предмет изобретения

Известны магнитные запоминающие элементы с перазрушающим считыванием информации. Они содержат ферромагнитную пластину с отверстиями (причем через центральное отверстие проходит обмотка записи, а через два модуляционных отверстия — обмотка опроса) и выходную обмотку.

Предлагаемый магнитный запоминающий элемент отличается тем, что он содержит дополнительное отверстие, помещенное симметрично между. модуляционными. Через это отверстие проходит, выходная обмотка. Это позволяет расширить рабочий диапазон по току опроса.

На фиг. 1 показан предлагаемый элемент;

»а фиг. 2 — эпюра распределения магнитного потока Ф в сечении Ат — Аз, на фиг. 3 — эпюра ортогOHBJIbíoé составляющей напряженности поля в сечении Л вЂ” А .

Предлагаемый элемент представляет собой ферромагнитную пластину 1 с отверстиями 2, 8, 4 и б, обмотку б записи, обмотку 7 опроса и выходную обмотку 8.

При подаче тока 1а опроса в обмотку 7 вокруг отверстий 8 и б создается поле Н (на фиг. 1 показано сплошными линиями), На участке между отверстиями 8 и б это поле имеет составляющую Н, ортогональную вектору магнитного потока Ф, замыкающегося вокруг отверстия 2. Направление магнитного потока

Ф определяется током записи, поданным ранее в обмотку б записи, и соответствует знаку .информации «1» или «О» (по часовой стрелке или против часовой стрелки. На фиг. 1 показано пунктирными стрелками).

До подачи тока Уа распределение магнитного потока Ф близко к равномерному. (На фиг. 2.показано сплошной линией). При пода10 че I, поле Hi (фиг. 3) искажает распределение потока. (Это показано на фиг. 2 пунктирной линией), Выходная обмотка 8 элемента проходит через отверстие 4. Выходные сигналы «1» и «О», различающиеся полярностью, индуцируются за счет отклонения линий потока даже при сравнительно малых амплитудах импульса опроса /а. Амплитуды импульса опроса еще не вызывают изменения потока ф по величине.

Отверстие 4 должно располагаться вблизи пересечения двух эпюр 9 (фиг. 2).

Магнитный запоминающий элемент с неразрушающим считыванием информации, содержащий ферромагнитную пластилину с отверстиями, причем через центральное отверстие про30 ходит обмотка записи, через два модуляцион191639

"г

Фиг.3

Составитель В. М. Щеглов

Редактор В. В. Дербинов Техред Л. Бриккер Корректоры: В. В. Крылова и С. М. Белугина

Заказ 72472 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр, Сапунова, 2 ных отверстия — обмотка опроса, и выходную обмотку, отличающийся тем, что, с целью расширения рабочего диапазона по току опроса, он содержит дополнительное отверстие, помещенное симметр ично между модуляционными, через которое проходит выходная обмотка,
