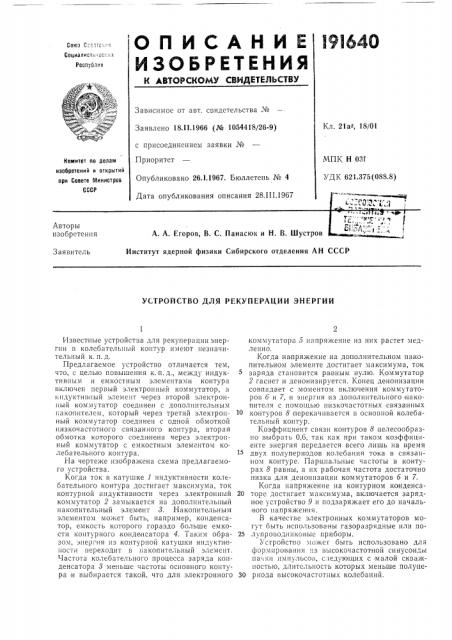

ОПИСАНИЕ
Республик
l9I640
Зависимое от авт. свидетельства №
Заявлено 18.11.1966 (№ 1054418/26-9) Кл. 21а-, 18/01 с присоединением заявки №
Приоритет
Номитет по делам изобретений и открытий при Совете Министров
СССР
МПК Н 03f
УДK 621.375(088.8) Опубликовано 26 1,196?. Бюллетень № 4
Дата опубликования описания 28.III.1967
Авторы изобретения
А. А. Егоров, В. С. Панасюк и H. В. Шустров
Институт ядерной физики Сибирского отделения АН СССР
Заявитель
УСТРОЙСТВО ДЛЯ РЕКУПЕРАЦИИ ЭНЕРГИИ
Известные устройства для рекуперации энергии в колебательный контур имеют незначительный к. п. д.
Предлагаемое устройство отличается тем, что, с целью повышения к.п.д., между индуктивным и емкостным элементами контура включен первый электронный коммутатор, а индуктивный элемент через второй электронный коммутатор соединен с дополнительным накопителем, которыи через третин электронный коммутатор соединен с одной обмоткой низкочастотного связанного контура, вторая обмотка которого соединена через электронный коммутатор с емкостным элементом колебательного контура.
На чертеже изображена схема предлагаемого устройства.
Когда ток в катушке 1 индуктивности колебательного контура достигает максимума, ток контурной индуктивности через электронный коммутатор 2 замыкается HB дополнительный накопительный элемент 3. Накопительным элементом мокнет быть, например, конденсатор, емкость которого гораздо больше емкости контурного конденсатора 4. Таким образом, энергия из контурной катушки индуктивности переходит в накопительный элемент.
Частота колебательного процесса заряда конденсатора 3 меньше частоты основного контура и выбирается такой, что для электронного коммутатора 5 напряжение из них растет медленно.
1(огда напряжение на дополнительном накопительном элементе достигает максимума, ток заряда становится ра,вным нулю. 1(оммутатор
2 гаснет и деионизируется. Конец деионизации совпадает с моментом включения коммутаторов б и 7, и энергия из дополнительного накопителя с помощью низкочастотных связанных
10 контуров 8 перекачивается в основной колебательный контур.
1(оэффициент связи контуров 8 целесообразно выбрать О,б, так как при таком коэффициенте энергия передается всего лишь на время двух полупериодов колебания тока в связанном контуре. Парциальные частоты в контурах 8 равны, а их рабочая частота достаточно низка для деионизации коммутаторов б и 7.
Когда напряжение на контурном конденса20 торе достигает максимума, включается зарядное устройство 9 и подзаряжает его до начального напряжения.
В качестве электронных коммутаторов могут быть использованы газоразрядные нлн по25 лупроводнпковые приборы.
Устроиство мохке 1 Оыть использовано для фОрМИрОВаНИя . З ВЫСОКОЧаСтвтНОй СИНуСОИдь1 па 1ки 11мпу льс01), с;lедующих с малой скважностью, длительность которых меньше полупе30 риода высокочастотных колебаний.
191640
Предмет изобретения
Составитель Н. Стрельникова
Техред Л. Бриккер Корректоры: В. В. Крылова и С. М. Белугина
Редактор Н. Громов
Заказ 724/3 Тираж 535 Подписное
ЦНИИПИ Комитета по делам пзооретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр, Сапунова, 2
Устройство для рекуперации энергии в одиночном высокочастотном колебательном контуре, состоящее из электронных коммутаторов, накопительного элемента (и ндуктивного или емкостного) и низкочастотных связанных контуров, отличаошееся тем, что, с целью повышения коэффициента полезного действия устройства при наличии колебаний г, контуре, мсяду индуктивным и смкостным элементами контура включен первый электронный коммутатор, а индуктивный элемент через второй электронный коммутатор соединен с дополни5 тельным накопителем, который через третий электронный коммутатор соединен с одной обмоткой низкочастотного связанного контура, вторая обмотка которого соединена через электронный коммутатор с емкостным элемепI0 том колебательного контура.
