Устройство для усиления сигналов постоянного тока и напряжения

Устройство для усиления сигналов постоянного тока и напряжения

Иллюстрации

Показать все

Реферат

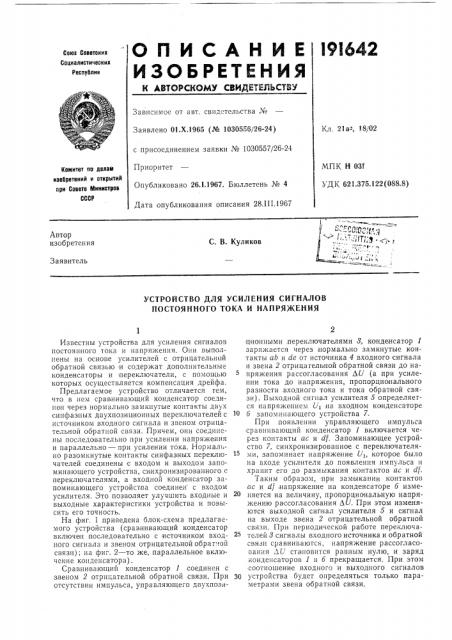

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 21a-, 18/02

Заявлено 01.Х.1965 (№ 1030556/26-24) с присоединением заявки № 1030557/26-24

Приоритет

Опубликовано 26.11967. Бюллетень № 4

Дата опубликования описания 28.II I.1967

МПК Н 03f

УДК 621.375.! 22(088.8) Номитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

С. В. Куликов

Заявитель

УСТРОЙСТВО ДЛЯ УСИЛЕНИЯ СИГНАЛОВ

ПОСТОЯ Н НОГО ТОКА И НА П РЯ)КЕН ИЯ

Известны устройства для усиления сигналов постоянного тока и напряжения. Они выполнены на основе усилителей с отрицательной обратной связью и содержат дополнительные конденсаторы и переключатели, с помощью которых осуществляется компенсация дрейфа.

Предлагаемое устройство отличается тем, что в нем сравнивающий конденсатор соединон через нормально замкнутые контакты двух сипфазных двухпозиционных переключателей с источником входного сигнала и звеном отрицательной обратной связи. Причем, они соединены последовательно при усилении напряжения и параллельно — при усилении тока. Нормально разомкнутые контакты синфазных переключателей соединены с входом и выходом запоминающего устройства, синхронизированного с. переключателями, а входной конденсатор запоминающего устройства соединен с входом усилителя, Зто позволяет улучшить входные и выходные характеристики устройства и повысить его точность.

На фиг. 1 приведена блок-схема предлагаемого устройства (сравнивающий конденсатор включен последовательно с источником входного сигнала и звеном отрицательной обрат..ой связи); на фиг. 2 — то же, параллельное включение конденсатора).

Сравнивающий конденсатор 1 соединен с звеном 2 отрицательной обратной связи. При отсутствии импульса, управляющего двухпозиционными,переключателями 3, конденсатор 1 заряжается через нормально замкнутые контакты ab u de от источника 4 входного сигнала и звена 2 отрицательной обратной связи до напряжения рассогласования AU (а при усилении тока до напряжения, пропорционального разности входного тока и тока обратной связи). Выходной сигнал усилителя 5 определяется напряжением Uy на входном конденсаторе

10 б запоминающего устройства 7.

При появлении управляющего импульса сравнивающий конденсатор 1 включается через контакты ас и df. Запоминающее устройство 7, синхронизированное с переключателями, запоминает напряжение U>, которое было на входе усилителя до появления импульса и хранит его до размыкания контактов ас и df.

Таким образом, при замыкании контактов ас и df напряжение на конденсаторе б изменяется на величину, пропорциональную напряжению рассогласования ЛК При этом изменяются выходной сигнал усилителя 5 и сигнал на выходе звена 2 отрицательной обратной связи. При периодической работе переключателей 3 сигналы входного источника и обратной связи сравниваются, напряжение рассогласования ьЬ становится равным нулю, и заряд конденсаторов 1 и б прекращается. При этом соотношение входного и выходного сигналов

30 устройства будет определяться только параметрами звена обратной связи.

191642

Предмет изобретения

Уие.2

Составитель Ф. Гулько

Текред Л. Бриккер Корректоры: В. В. Крылова и С. М. Белугина

Редактор Н. Громов

Заказ 724/5 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Устройство для усиления сигналов постоянного тока и напряжения, содержащее усилитель постоянного тока,,например, с гальванической связью и звено отрицательной обратной связи, отлача ошееся тем, что, с целью улучшения его входных и выходных характеристик, повышения точности и упрощения усилителя, в нем сравнивающий, конденсатор соединен через нормально замкнутые контакты двух синфазных двухпозиционных переключателей с источником входного сигнала и звеном отрицательной обратной связи последовательно при усилении напряжения или параллель5 но — при усилении тока; нормально разомкнутые контакты этих переключателей соединены с входом и выходом запоминающего устройства, синхронизированного с переключателями, а входной конденсатор запоминающего

10 устройства соединен с входом усилителя.
