Вибратор отношения для осциллографа
Иллюстрации
Показать всеРеферат

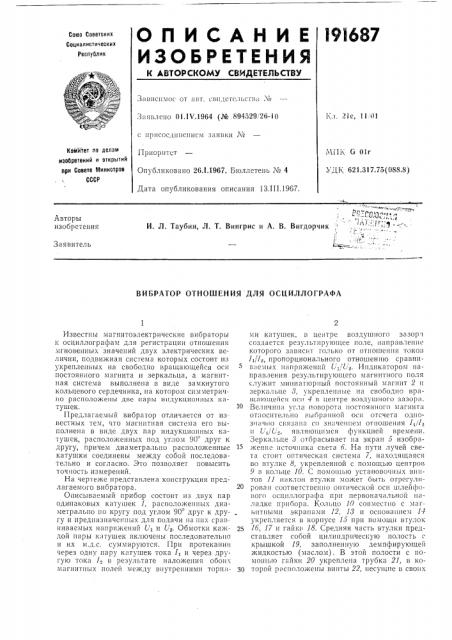

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
l9I687
Союз Советских
Социалистических
Республик
З; O.;;,,«T .; №
Заявлено 01.IV.1964 (№ 894529 26-10
К,!. 21е, 11 01 с 11 p I I c 0 cд и н е н и с ь 3 11 51 13 к и № комитет по делам изобретений и открытий при Совете Мииистрое
СССР
i3Iilly 6 01г
УДК 621.317.75(088.8) Приоритет
Опубликовано 26Л.1967. Бюллетень № 4
Дата опубликования описания 13.111.1967.
° I д у I O!11
1С С
И. Л. Таубин, Л. T. Вингрис и А. В. Вигдорчик
Авторы изобретения
Заявитель
ВИБРАТОР ОТНОШЕНИЯ ДЛЯ ОСЦИЛЛОГРАФА
Известны магнитоэлектрические вибраторы и осциллографам для регистрации отношения мгновенных значений двух электрических величин, подвижная система которых состоит из укрепленных на свободно вращающейся оси постоянного магнита и зеркальца, а магнитная система выполнена в виде замкнутого кольцевого сердечника, на котором спмметрич»о расположены две пары индукционных «атушек.
Предлагаемый вибратор отличается от известных тем, что магнитная система его выполнена в виде двух пар индукционных катушек, расположенных под углом 90 друг к другу, причем диаметрально расположенные катушки соединены между собой последовательно и согласно, Это позволяет повысить точность измерений.
На чертеже представлена конструкция предлагаемого вибратора.
Описываемый прибор состоит из двух пар одинаковых катушек 1, располо кенных диаметрально по кругу под углом 90 друг к друI v и предназначе1пых для подачи íà ш1х ср313ниваемых H IïðIIæåI!èé Ь т u Ug. Обмотки кахкдой пары катушек включены последовательно и их м.д.с. суммируются. При протекании через одну пару катушек тока ll и через другую тока 1- в результате наложения обоих магнитных полей между внутренними торпями катушек, в центре воздушного зазора создается результирующее поле, направление которого зависит только от отношения токов
1311., пропорционального отношеншо сравнив;1емых напряжений U,,/Ьв. Индикатором направления результирующего магнитного поля служит миниатюрный постоянный х!ягнят 2 и зеркальце 8, укрепленные на свободно врашяющейся осп 4 в центре воздушного зазора.
Ве,!ичиптl 1, I!3 11013op0T
Зеркальце 8 оторасывает на экран 5 изобра1 we!!I!a источника сьета б. На пути лучей света стоит оптическая система 7, находящаяся во втулке 8, укрепленной с помощью центров
9 в кольце 10. С помощью установоч»ых винтов 11 пяклоп втулки мохкет быть отрегулирован соответственно оптической осп шлейфового осциллографа прп первоначальной наладке прибора. Кольцо 10 совместно с магнитными экранами 12, 18 и основанием 11 укрепляется в корпусе 15 прп помощи втулок
25 1б, 17 и гайдн 18. Средняя часть втулки представляет собой цилиндрическую полость с крышкой 19, заполненную демпфирующей жидкостью (з!аслом). В этой полости с помощью гайки 20 укреплена трубка 21, в коч0 торой расположены винты 22, несущие в своих
191687 гласно.
ВидБ
Составитель Т. И, Веремейкина
Редактор Н. С. Коган Техоед Л. Бриккер Корректоры: С. М. Белугина и А. М. Смак
Заказ G28j!5 Тираж Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапу!. ова, 2! орцах рубиновые подшт!пники. В этих подшипниках находится свободно вращающаяся миниатюрная ось 4. Выводы катушек присоединены к лепесткам, находящимся на диске
28, укрепленном на втулке 8 с помощью кольца 24 и гайки 25. Лепестки соединены гибкимн проводами с контактными ножками 26, находящимися в основании 27. Корпус прибора закрывается крышкой 28.
Предмет изобретения
В нор!l ÃÎ ? Отношения д;!5! Осцил !Огf) с!фа, содержащий магшгтную систему н подвиж у!о систему, выполненную в виде укрепленных на свободно вращающейся оси постоя!шого магпита и зеркальца, отличающийся тем, что, с целью повышения точности измерений, маг. нтная система внбратора выполнена в виде ды х па р ш!дукциош!ых катушек, расположенных под углом 90 друг к другу, приче,!
10 диаметрально расположенные катушки соединены между собой последовательно и со
