Патент ссср 191782
Иллюстрации
Реферат

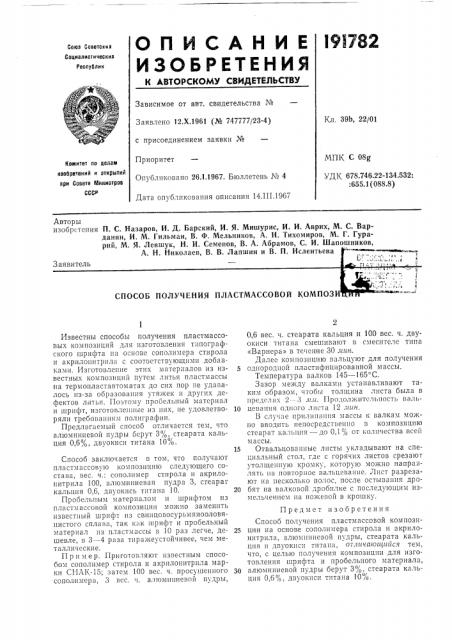

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Саветскки
Социалистически»
Республик
Зависимое от авт. свидетельства №
Заявлено 12.Х.1961 (№ 747777/23-4) Кл. 39b, 22/01 с присоединением заявки №
МПК С 08g
УДК 678.746.22-134.532:
:655.1 (088.8) Приоритет
Опубликовано 26.1.1967. Бюллетень ¹ 4
Дата опубликования описания 14.III.1967
Комитет по делам изобретений и открытий при Совете Министров
СССР
Авторы изобретения П. С. Назаров, И, Д. Барский, И. Я. Мишурис, И. И. Аврих, М. С. Варданян, И. М. Гильман, В. Ф. Мельников, А. И. Тихомиров, M. Г. Гурарий, М. Я, Левшук, Н. И. Семенов, В. А. Абрамов, С. И. Шапошников, А. H. Николаев, В. В, Лапшин и В. П. Ислентьева ! i...
Заявитель
СПОСОБ ПОЛУЧЕНИЯ ПЛАСТМАССОВОЙ КОМПОЗИ
Йзвестны способы получения пластмассовых композиций для изготовления типографского шрифта на основе сополимера стирола и акрило«птрпла с соответствующими.добавками. Изготовление этих материалов из известных композиций путем литья пластмассы на термопластавтоматах до сих пор «е удавалось из-за образования утя>кек и других дефектов литья. Поэтому пробельный материал и шрифт, изготовле««ые из «их, «е удовлетворяли требова«ням полиграфии.
Предлагаемый способ отличается тем, что алюминиевой пудры берут 3%, стеарата кальция 0,6%, двуокиси титана 10%.
Способ заключается в том, что получают пластмассовую композицию следующего состава, вес. ч.: сополимер стирола и акрилонитрила 100, алюминиевая пудра 3, стеарат кальция 0,6, двуокись титана 10.
Прооель«ым материалом и шрифтом из пластмассовой композиции мон но заменить известный шрифт из свинцовосурьмянооловяцистого сплава, так как шрифт и пробельный материал «з пластмассы в 10 раз легче, дешевле, в 3 — 4 раза тиражеустойчивее, чем металлические.
Пример. Приготовляют известным способом сополимер стирола и акрилопитрила марки СНАК-15; затем 100 вес. ч. просуше««ого сополимера, 3 вес. I. алюминиевой пудры, 0,6 вес. ч. стеарата кальция и 100 вес. ч. двуокиси титана смешивают в смесителе типа
«Варнера» в течение 30 лая,.
Далее композицию вальцуют для получения
5 од«ородпой пластифицированной массы.
Температура валков 145 — 165 С.
Зазор между валками уcTBIIBB;IHBBIoT таким образом, чтобы толщина листа была в предела. . 2--3 лья. Продолжительность валь10 цевания одного листа 12 лин.
В случае прил«пан«я массы к валкам можII0 вводить непосредственно в компознцшо стеарат кальция — до 0,1Я, от количества всей массы, 15 Отвальцова«ные листы укладывают на специальный стол, где с горячих листов срезают утолщенную кромку, которую можно направлять «а повторное вальцева«ие. Лист разрезают на несколько полос, после остыва«ия дро20 бят на валковой дробилке с последующим измельчением «а ножевой в крошку.
Предмет изобретения
Способ получения пластмассовой компози25 ции на основе сополимера стирола и акрплонитрила, алюминиевой пудры, стеарата кальция и двуокиси титана, от.ткатощайся тем, что, с целью получения композиции для изготовления шрифта и пробельного материала, Зо алюминиевой «óäðû берут 3 /, стеарата кальция 0,6 Я>, двуокиси титана 10%.
