Способ получения гетероцепных полиаминов
Патент 191791
Классы МПК
Способ получения гетероцепных полиаминов
Иллюстрации
Реферат

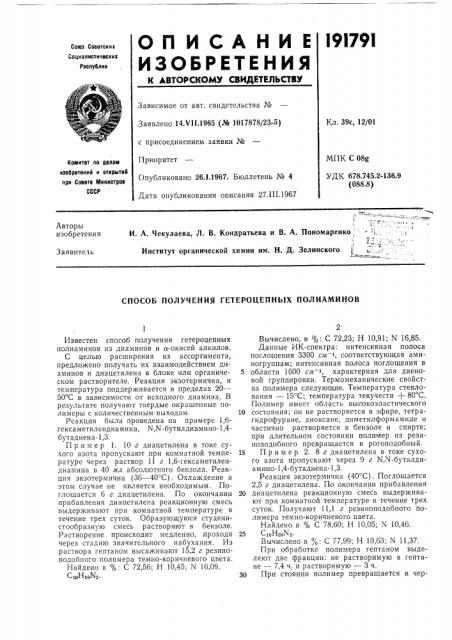

l9l79l
ОП И САНИ Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Сспиалистичвских
Республик
Зависимое от авт. свидетельства №
Заявлено 14.Ч11.1965 (Ж 1017878/23-5) с присоединением заявки №
Приоритет
Опубликовано 26.1.1967. Бюллетень № 4
Дата опубликования описания 27.III.1967
Кл. 39с, 12/01
МПК С 08g
УДК 678 745-2-136.9 (088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
И. А. Чекулаева, Л. В. Кондратьева и В. А, Пономаренко; -. -,", 1
Институт органической химии им. Н. Д. Зелинского
Авторы изобретения
Заявитель
СПОСОБ ПОЛУЧЕНИЯ ГЕТЕРОЦЕПНЫХ ПОЛИАМИНОВ
Известен способ получения гетероцепных полиаминов из диаминов и а-окисей алкилов.
С целью расширения их ассортимента, предложено получать их взаимодействием диаминов и диацетнлена в блоке или органическом растворителе. Реакция экзотермична, и температура поддерживается в пределах 20—
50 С в зависимости от исходного диамина. В результате получают твердые окрашенные полимеры с количественным выходом.
Реакция была проведена на примере 1,6гексаметилендиамина, N,N-бутилдиамино-1,4бутадиена-1,3.
Пример 1. 10 г диацетилена в токе сухого азота пропускают при комнатной температуре через раствор 11 г 1,6-гексаметилендиамина в 40 мл абсолютного бензола. Реакция экзотермична (36 — 40 С), Охлаждение в этом случае не является необходимым. Поглощается 6 г диацетилена. По окончании прибавления диацетилена реакционную смесь выдерживают при комнатной температуре в течение трех суток. Образующуюся студенистообразную смесь растворяют в бензоле.
Растворение происходит медленно, проходя через стадию значительного набухания. Из раствора гептаном высаживают 15,2 г резиноподобного полимера темно-коричневого цвета.
Найдено в %: С 72,56; Н 10,45; N 16,09.
СтоНтв1 4.
Вычислено, в %: С 72,23; Н 10,91; N 16,85.
Данные ИК-спектра: интенсивная полоса поглощения 3300 см >, соответствующая аминогруппам; интенсивная полоса поглощения в
5 области 1600 см т, характерная для диеновой группировки. Термомеханические свойства полимера следующие. Температура стеклования — 15 С; температура текучести + 80 С.
Полимер имеет область высокоэластического
10 состояния; он не растворяется в эфире, тетрагидрофуране, диоксане, диметилформамиде и частично растворяется в бензоле и спирте; при длительном состоянии полимер из резиноподобного превращается в рогоподобный.
15 Пример 2. 8 г диацетилена в токе сухоro азота пропускают через 9 г N,N-бутилдиамино-1,4-бутадиена-1,3.
Реакция экзотермична (40 С). Поглощается
2,5 г диацетилена. По окончании прибавления
20 диацетилена реакционную смесь выдерживают при комнатной температуре в течение трех суток. Получают 11,1 г резиноподобного полимера темно-коричневого цвета.
Найдено в % С 78,60; Н 10,05; N 10,46.
25 СтсНссК .
Вычислено в %: С 77,99; Н 10,63; N 11,37.
При обработке полимера гептаном выделяют две фракции: не растворимую в гептане — 7,4 ч. и растворимую — 3 ч.
З0 При стоянии полимер превращается в чер191791
Пред м ет изобретения
Составитель Платонова
Техред Л. Бриккер
Корректоры: В. П. Федулова и Т, Н. Дмитриева
Редактор В, Липатов
Заказ 323/6 Тираж 535 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр: Серова, д. 4
Типография, пр. Сапунова, д. 2 но-коричневый хрупкий с металлическим блеском полимер, частично растворимый в тетрагидрофуране.
Полученные гетероцепные полиамины возможно применить как ионообменные материалы, эластомеры, полупроводниковые материалы и как полимеры с реакционноспособными функциональными группами.
Способ получения гетероцепных полиаминов на основе диаминов, отличающийся тем, что, с целью расширения ассортимента гетероцепных полиаминов, диамины и диацетилен подвергают взаимодействию в среде органического растворителя или в блоке.
