Реферат

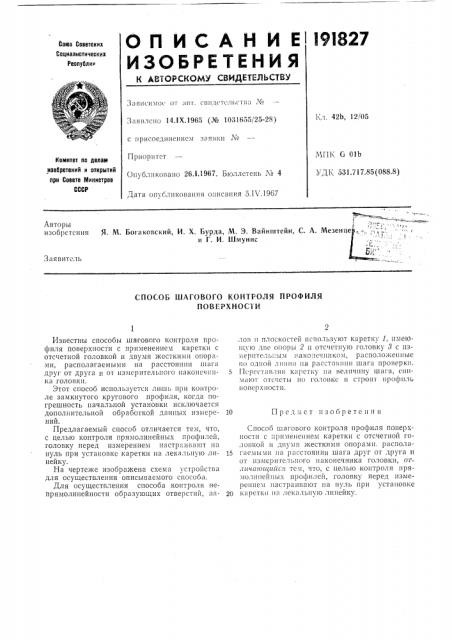

l91827

Союз Советских

Социалистических

Республик

Зг!вис!!х!о! От авт, c âè;I! T!.,til ñò»,1,М

1 л. 42Ь, 12/05

Заявлено 14.IX.1965 (№ 1031655/25-28) с присоединением заявки Кс

Приоритет

Опубликовано 26.1.1967. Бюллетень ¹ 4

МПК 6 Olb

УДК 531.717.85(088.8) Комитет пс делам изобретений и открытий при Совете Министров

СССР

Дата опугликования описания 5.1Ъ .19б7

Авторы изобретения Я. М. Богаковский, И. Х. Бурда, М. 3. Вайнштейн, С. А. Мезенц и Г, И. Шмунис

Заявитель

СПОСОБ ШАГОВОГО КОНТРОЛЯ ПРОФИЛЯ

П О В Е Р Х Н О С 1 И

Известны способы шагового контроля профиля поверхности с применением каретки с отсчетной головкой и двумя жесткими опорами, располагаемыми на расстоянии шага друг от друга и от измерительного II3Kollc÷iliIка головки.

Этот способ используется лишь при контроле замкнутого кругового профиля, когда погрешность начальной установки исключается дополнительной обработкой данных измерений.

Предлагаемый способ отличается тем, что, с целью контроля прямолинейных профилей, головку перед измерением настраш;ают на нуль при установке каретки па лекальную линейку.

На чертеже изображена схема устройства для осуществления описываемого способа.

Для осуществления способа контроля непрямолинейности образующих отверстий, »алов н плоскостей используют каретку 1, пме!Ощую две опоры 2 и отсчетную головку 8 с изМЕР НТЕЛЬНЫМ !13 КО 1ЕЧНН КОМ, P3CI10, IOÆ! IIII Ûi -.

no одной линии на расстоянии шага проверки.

5 Персстг!вл!1!1 каретку на вени !1!ну шага, сниAl 3IOТ ОТСЧСТЬ! IIO ГОЛ ОВКС Н СТРО!! НРОф ИЛЬ поверх!юсти.

10 Предмет изобретения

Способ шагового контроля профиля поверхности с применением каретки с отсчетной головкой и двумя жесткими опорами. p3ciio;1315 гаемымп на расстоянии шага друг от друга и

От нзмер!ггельного наконечника головки, от.гггчагогггаася тем, что, с целью контроля прямо, шнейных профилей, головку перед измерением настраш!ают I13 нуль прн установке

20 каретк!! на лекальную линеику.

191827

Составитель Г. Ф, Корчагина

Редактор Б. С. Нанкина Текред А. А. Камышникова Корректоры: В. В. Крылова и С. М, Белугина

Заказ 732/12 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр, Сапунова, 2
