Патент ссср 191849
Иллюстрации
Реферат

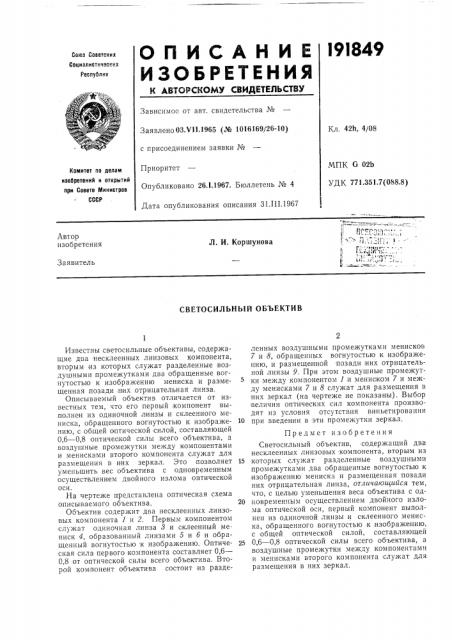

О П И С А Н И Е l9184"9
ИЗОБРЕТЕНИЯ
К АВТОРСИОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистичесник
Республик
Зависимое от авт. свидетельства №
Заявлено ОЗХ11.1965 (№ 1016169/26-10) с присоединением заявки №
Приоритет
Опубликовано 26,1.1967. Бюллетень № 4
Дата опубликования описания 31.III.1967
Кл, 42h, 4/08
МПК G 02b
УДК 771,351.7(088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Лвтор изобретения
Л. И. Коршунова
Заявитель
СВЕТОСИЛЬНЫЙ ОБЪЕКТИВ
Известны светосильные объективы, содержащие два несклеенных линзовых компонента, вторым из которых служат разделенные воздушными промежутками два обращенные вогнутостью к изображению мениска и размещенная .позади них отрицательная линза.
Описываемый объектив отличается от известных тем, что его первый компонент выполнен из одиночной ли нзы и склеенного мениска, обращенного вогнутостью к изображению, с общей оптической силой, составляющей
0,6 — 0,8 оптической силы всего объектива, а воздушные промежутки между компонентами и менисками второго компонента служат для размещения в них зеркал. Это позволяет уменьшить вес объектива с одновременным осуществлением двойного излома оптической оси.
На чертеже представлена оптическая схема описываемого объектива.
Объектив содержит два несклеенных линзовых компонента 1 и 2. Первым компонентом служат одиночная линза 8 и склеенный мениск 4, образованный линзами 5 и 6 и обращенный вогнутостью к изображению. Оптическая сила первого компонента составляет 0,6—
0,8 от оптической силы всего объектива. Второй компонент объектива состоит из разделенных воздушными промежутками менисков
7 и 8, обращенных вогнутостью к изображению, и размещенной позади .них отрицательной линзы 9. При этом воздушные промежутки между компонентом 1 и мениоком 7 и между менисками 7 и 8 служат для размещения в них зеркал (на чертеже не показаны). Выбор величин оптических сил компонента производят из условия отсутствия виньетировання
10 при введении в эти промежутки зеркал.
Предмет изобретения
Светосильный объектив, содержащий два несклеенных линзовых компонента, вторым из
15 которых служат разделенные воздушными промежутками два обращенчые вогнутостью к изображению мениска и размещенная позади них отрицательная линза, отличающийся тем, что, с целью уменьшения веса объектива с од20 .новременцым осуществлением двойного излома оптической оси, первый компонент выполнен из одиночной линзы и склеенного мениска, обращенного вогнутостью к изображению, с общей оптической силой, составляющей
25 0,6 — 0,8 оптической силы всего объектива, а воздушные промежутки между KOMIIOHpHTBNH и менисками второго компонента служат для размещения в них зеркал.
191849
Составитель В. Ванторин
Техред Л. Бриккер Корректоры: О. Б, Тюрина и Е. Ф. Полионова
Редактор В. Торопова
Типография. пр. Сапуновгь 2
Заказ 776/11 Тираж 535 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
