Реферат

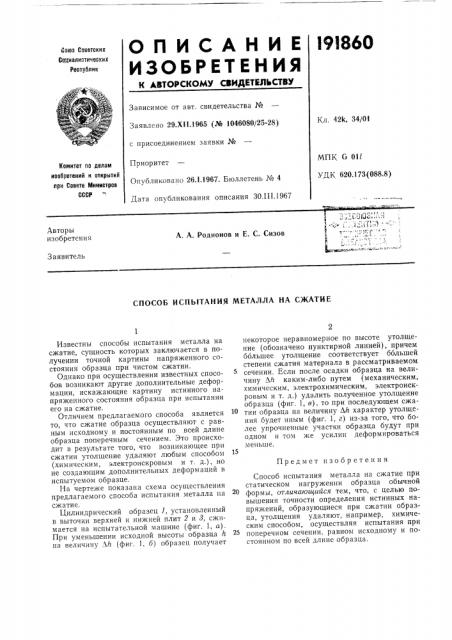

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

l9I860

Союз Советских

Содиалиатических

Республик

Зависимое от авт. свидетельства №

Кл. 42k, 34/01

Заявлено 29.Х11.1965 (¹ 1046080/25-28) с присоединением заявки №

Приоритет

Опубликовано 26.1.1967. Бюллетень № 4

Дата опубликования описания ЗО.III.1967

МПК G 0!I

УДК 620.173(088.8) Комитет по делам иаобретеиий и открытий лри Совете Мииистров

СССР

Авторы изобретения

А. А. Родионов и E. С. Сизов

Заявитель

СПОСОБ ИСПЫТАНИЯ МЕТАЛЛА НА СЖАТИЕ некоторое неравномерное по высоте утолщение (обозначено пунктирной линией), причем ббльшее утолщение соответствует ббльшей степени сжатия материала в рассматриваемом сечении. Если после осадки образца на величину Лй каким-либо путем (механическим, химическим, электрохимическим, электроискровым и т. д.) удалить полученное утолщение образца (фиг. 1, в), то при последующем сжатии образца на величину Лй характер утолщения будет иным (фиг. 1, г) из-за того, что более упрочненные участки образца будут при одном и том же усилии деформироваться меньше.

Способ испытания металла на сжатие при статическом нагруженпи образца обычной формы, отличающийся тем, что, с целью повышения точности определения истинных напряжений, образующиеся при сжатии образца, утолщения удаляют. например, химическим способом, осуществляя испытания при поперечном сечении, равном исходному и постоянном по всей длине образца.

Известны способы испытания металла на сжатие, сущность которых заключается в получении точной картины напряженного состояния образца при чистом сжатии.

Однако при осуществлении известных способов возникают другие дополнительные деформации, искажающие картину истинного напряженного состояния образца при испытании его на сжатие.

Отличием предлагаемого способа является то, что сжатие образца осуществляют с равным исходному и постоянным по всей длине образца поперечным сечением. Это происходит в результате того, что возникающее при сжатии утолщение удаляют любым способом (химическим, электроискровым и т. д.), но не создающим дополнительных деформаций в испытуемом образце.

На чертеже показана схема осуществления предлагаемого способа испытания металла ца сжатие.

Цилиндрический образец 1, установленный в выточки верхней и нижней плит 2 и 8, сжимается на испытательной машине (фиг. 1, а).

При уменьшении исходной высоты образца h на величину Лй (фиг. 1, б) образец получает

Предмет изобретения

191860
