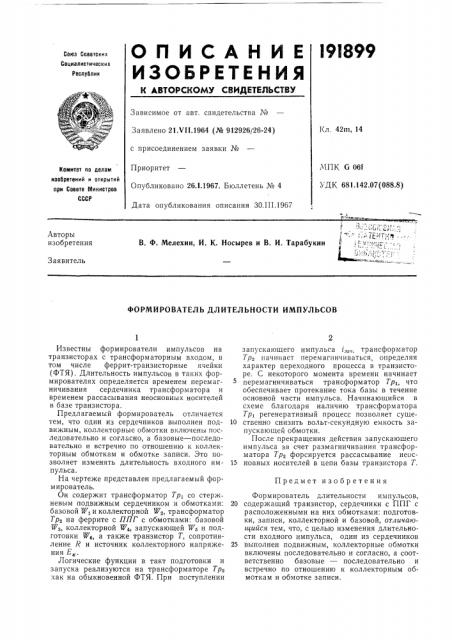

696899
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства ¹
Кл, 42ш, 14
Заявлено 21.VI I.1964 (№ 912926/26-24) с присоединением заявки №
Приоритет
Опубликовано 26.I.1967. Бюллетень № 4
Дата опубликования описания ЗО.III.1967
МПК G 06f
УДК 681,142.07(088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Авторы изобретения е .% ., .,, г,в
В. Ф. Мелехин, И. К. Носырев и В. И. Тарабунин h I;=ó:.|:;;:-.Заявитель
ФОРМИРОВАТЕЛЬ ДЛИТЕЛЬНОСТИ ИМПУЛЬСОВ
Предмет изобретения
Известны формирователи импульсов на транзисторах с трансформаторным входом, в том числе феррит-транзисторные ячейки (ФТЯ) . Длительность импульсов в таких формирователях определяется временем перемагничивания сердечника трансформатора и временем рассасывания неосновных носителей в базе транзистора.
Предлагаемый формирователь отличается тем, что один из сердечников выполнен подвижным, коллекторные обмотки включены последовательно и согласно, а базовые — последовательно и встречно по отношению к коллекторным обмоткам и обмотке записи. Это позволяет изменять длительность входного импульса.
На чертеже представлен предлагаемый форм и ров атель.
Он содержит трансформатор Тр1 со стержневым подвижным сердечником и обмотками: базовой Кт и коллекторной W2, трансформатор
Тр на феррите с ППГ с обмотками: базовой
W3, коллекторной W4, запускающей Р з и подготовки W<, а также транзистор Т, сопротивление Л и источник коллекторного напряжения Е».
Логические функции в такт подготовки и запуска реализуются на трансформаторе Тр. как на обыкновенной ФТЯ. При поступлении запускающего импульса i ., трансформатор
Тре начинает перемагничиваться, определяя характер переходного процесса в транзисторе. С некоторого момента времени начинает перемагничиваться трансформатор Тр,, что обеспечивает протекание тока базы в течение основной части импульса. Начинающийся в схеме благодаря наличию трансформатора
Тр, регенеративный процесс позволяет суще10 ственно снизить вольт-секундную емкость запускающей обмотки.
После прекращения действия запускающего импульса за счет размагничивания трансформатора Тр, форсируется рассасывание неос15 новных носителей в цепи базы транзистора Т.
Формирователь длительности импульсов, 20 содержащий транзистор, сердечники с ППГ с расположенными на них обмотками; подготовки, записи, коллекторной и базовой, отличаюи1ийся тем, что, с целью изменения длительности входного импульса, один из сердечников
25 выполнен подвижным, коллекторные обмотки включены последовательно и согласно, а соответственно базовые — последовательно и встречно по отношению к коллекторным обмоткам и обмотке записи.
