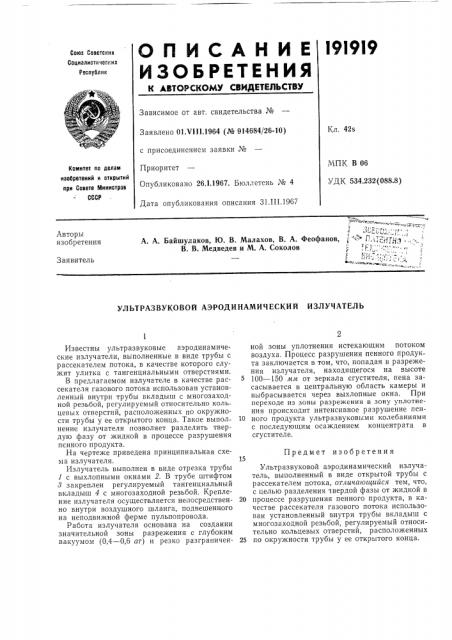

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСНОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Ресоублик

Зависимое от авт. свидетельства №

Кл. 42s

Заявлено 01.Ч111,1964 (№ 914684/26-10) с присоединением заявки №

Приоритет

Опубликовано 26.1.1967. Бюллетень № 4

Дата опубликования описания 31.III.1967

МПК В 06

УДК 534.232(088.8) Комитет оо делам изобретений и открытий ори Совете Министров

СССР

O ч . С1 :„.

А. А. Байшулаков, Ю. В. Малахов, В. А. Феофанов,,:. ."" П,,:, =;.г;, "

В. В. Медведев и М. А. Соколов

Авторы изобретения

Заявитель

УЛЬТРАЗВУКОВОЙ АЭРОДИНАМИЧЕСКИЙ ИЗЛУЧАТЕЛЬ

Предмет изобретения

Известны ультразвуковые аэродинамические излучатели, выполненные в виде трубы с рассекателем потока, в качестве которого служит улитка с тангенциальными отверстиями.

В предлагаемом излучателе в качестве рассекателя газового потока использован установленный внутри трубы вкладыш с многозаходной резьбой, регулируемый относительно кольцевых отверстий, расположенных по окружности трубы у ее открытого конца. Такое выполнение излучателя позволяет разделить твердую фазу от жидкой в процессе разрушения пенного продукта.

На чертеже приведена принципиальная схема излучателя.

Излучатель выполнен в виде отрезка трубы

1 с выхлопными окнами 2. В трубе штифтом

8 закреплен регулируемый тангенциальный вкладыш 4 с многозаходной резьбой. Крепление излучателя осуществляется непосредственно внутри воздушного шланга, подвешенного на неподвижной ферме пульпопровода.

Работа излучателя основана на создании значительной зоны разрежения с глубоким вакуумом (0,4 вЂ” 0,6 ат) и резко разграниченной зоны уплотнения истекающим потоком воздуха. Процесс разрушения пенного продукта заключается в том, что, попадая в разрежения излучателя, находящегося на высоте

100 вЂ” 150 мм от зеркала сгустителя, пена засасывается в центральную область камеры и выбрасывается через выхлопные окна. При переходе из зоны разрежения в зону уплотнения происходит интенсивное разрушение пен10 ного продукта ультразвуковыми колебаниями с последующим осаждением концентрата в сгустителе.

Ультразвуковой аэродинамический излучатель, выполненный в виде открытой трубы с рассекателем потока, отличающийся тем, что, с целью разделения твердой фазы от жидкой в

20 процессе разрушения пенного продукта, в качестве рассекателя газового потока использован установленный внутри трубы вкладыш с многозаходной резьбой, регулируемый относительно кольцевых отверстий, расположенных

25 по окружности трубы у ее открытого конца.

191919 г г г

r r г
