Прибор для определения силы роста семян

Прибор для определения силы роста семян

Иллюстрации

Показать все

Реферат

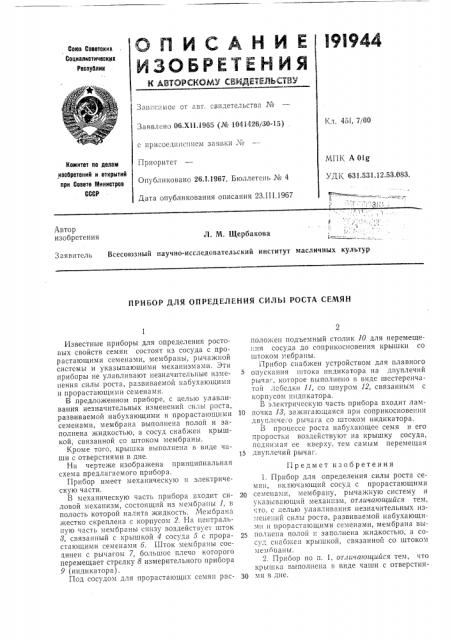

O Л И C А Н И Е l9l944

ИЗСБРЕТЕ Й ИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Завис:1мое от авт. свидетельства ¹

Кл. 45i, 7i00

Заявлено OG.XI1.1965 (№ 1041426130-15), с присоедпнс11ием заявки №

Приоритет

Опубликовано 26 1.1967. Бюллетень ¹ 4

Дата опубликования описания 23.III.1967

MHK A 01g

УДК 631.531.12.53.083.

Комитет по делам изобретениЯ и открытий при Совете Министров

СССР

Автор изобретения

Л. М. Щербакова

Заявитель Всесоюзный научно-исследовательский институт масличных культур

ПРИБОР ДЛЯ ОПРЕДЕЛЕНИЯ СИЛЫ РОСТА СЕМЯН

Известные приборы для определения ростовых свойств семян состоят из сосуда с прорастающими семенами, мембраны, рычажной системы и указывающими механизмами. Зти приборы не улавливают незначительные изменения силы роста, развиваемой набухающими и прорастающими семенами.

В предложенном приборе, с целью улавливания незначительных изменений силы роста, развиваемой набухающими и прорастающими семенами, мембрана выполнена полой и заполнена жидкостью, а сосуд снабжен крышкой, связанной со штоком мембраны.

Кроме того, крышка выполнена в виде чаши с отверстиями в дне.

На чертеже изображена принципиальная схема предлагаемого прибора.

Прибор имеет механическую и электрическую части.

В механическую часть прибора входит силовой механизм, состоящий из мембраны 1, в полость которой налита жидкость. Мембрана жестко скреплена с корпусом 2. На центральную часть мембраны снизу воздействует шток

8, связанный с крышкой 4 сосуда б с прорастающими семенами б. Шток мембраны соединен с рычагом 7, большое плечо которого перемещает стрелку 8 измерительного прибора

9 (индикатора).

Под сосудом для прорастающих семян расположен подъемный столик 10 для перемеще11ия сосуда до соприкосновения крышки со штоком мебраны.

Прибор снабжен устройством для плавного

5 опускания штока индикатора на двуплечий рычаг, которое выполнено в виде шестеренчаТоН лебедки 11, со шнуром 12, связанным с корпусом индикатора.

В электрическую часть прибора входит лам10 почка 18, зажигаю1цаяся при соприкосновении двуплсче 0 рычага со штоком индикатора.

В процессе роста набухающее семя н его проростки воздействуют на крышку сосуда, поднимая ее кверху. тем самым перемещая

15 двуплечий рычаг.

Предмет изобретения

l. Прибор для определения силы роста семян, включающий сосуд с прорастающими

20 семенами, меморану, рычажную систему и указывающий механизм, отличающийся тем, ;то, с целью улавливания незначительных пз..1еце:1ий силы роста, развиваемой набухающими 11 прораста1ощими семенами, мембрана выполнена полой и заполнена жидкостью, à сосуд снабжен крышкой, связанной со штоком мембоаны.

2. Прибор по п. 1, orличающийся тем, что крышка выполнена в виде чаши с отверстия30 ми в дне.

191944

Составитель А, Свирщсвский

Редактор Л. И. Пименова Техред A. A. Камышникова Корректоры: И. H. Самыгииа и С. М. Белугина

Заказ 730/12 Тираж 535 Подписное

Ц11ИИПИ Комитета по делам изобретений и открытий при Совете Министров ССС1

Москва. Центр, пр. Серова, д. 4

Типографии, пр. Сапунова, д. 2
