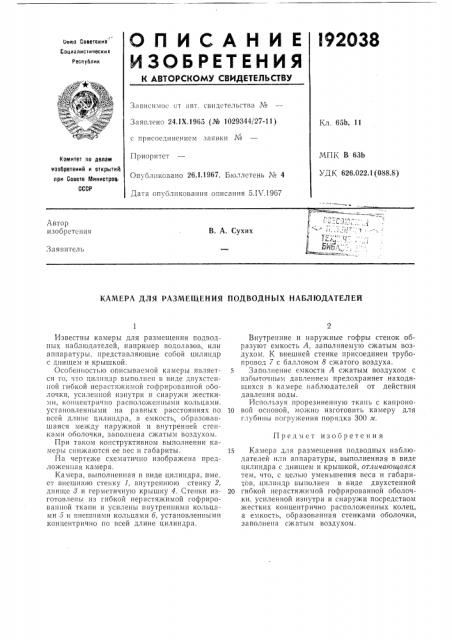

l9 2038
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ттоюз Соеетскиз
Социалистическик
Республик
Зависимое от авт. свидетельства №
Заявлено 24.1Х.1965 (№ 1029344/27-11) с присоединением заявки ¹
Приоритет
Кл. 65Ь, 11
МПК В 63b
УДК 626.022.1(088.8) Комитет по делам изобретений и открытиЙ лри Совете Министрое
СССР
Опубликовано 26.11967. Бюллетень № 4
Дата опубликования описания 5.11".1967
Автор изооpcтеHия
В. А. Сухих
3 а я вител ь
КАМЕРА ДЛЯ РАЗМЕЩЕНИЯ ПОДВОДНЫХ НАБЛЮДАТЕЛЕЙ
Предмет изобретения
Известны камеры для размещения подводных наблюдателей, например водолазов, или аппаратуры, представляющие собой цилиндр с днищем и крышкой.
Особенностью описываемой камеры является то, что цилиндр выполнен в виде двухстенной гибкой нерастя>кимой гофрированной оболочки, усиленной изнутри и снаружи укесткими, копцентричпо расположенными кольцами. установленными на равных расстояниях по всей длине цилиндра, а емкость, образовавшаяся между наружной и внутренней стенками оболочки, заполнена сжатым воздухом.
При таком конструктивном выполнении камеры снижаются ее вес и габариты.
-la чертеже схематично изображена предложенная камера.
Камера, выполненная в виде цил1шдра, яме ет внешнюю стенку 1, внутреннюю стенку 2, днище 8 и герметичную крышку 4. Стенки изготовлены пз гибкой нерастяжимой гофрированной ткани и усилены внутренними кольцами 5 и внешними кольцами б, установленными концентрично по всей длине цилиндра.
Внутренние и наружные гофры стенок образуют емкость А, заполняемую сжатым воздухом. К внешней стенке присоединен трубопровод 7 с баллоном 8 сжатого воздуха.
5 Заполнение емкости А сжатым воздухом с изоыточным даглением предохраняет находящихся в камере наблюдателей от действия давлpiièÿ Воды.
Используя прорезиненную ткань с капроно10 вой основой, можно изготовить камеру для глубины погружения порядка 300,и.
15 Камера для размещения подводных наблюдателей или аппаратуры, выполненная в виде цилиндра с днищем и крышкой, отличающаяся тем, что, с целью уменьшения веса и габаритов, цилиндр выполнен в виде двухстенной
20 гибкой верастяжимой гофрированной оболочки, усиленной изнутри и снаружи посредством жестких концентрично расположенных колец, а емкость, образованная стенками оболочки, заполнена сжатым воздухом.
192038
Составитель Б. И. Дм ьшин
Редактор Л. В. Калашникова Текред А. А. Камышникова Корректоры: В. В. Крылова и С. M. Белугина
Заказ 732/14 Тира>к 535 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Ссвете Министров СССР
Москва, Цснтр, пр. Серова, д. 4
Типография, пр. Сапунова, 2
