Способ получения кристаллического волокна
Иллюстрации
Показать всеРеферат

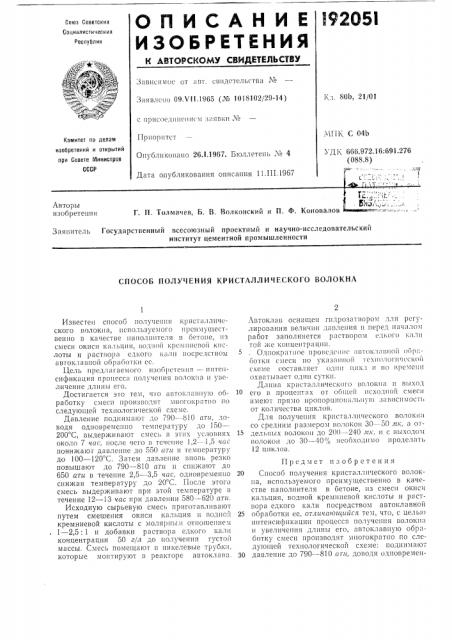

О П И С А Н И Е l9205I
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВЙДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое oT»вт. свидетельства ¹
1хл 80Ь, 21/01
Заявлено 09.)/11.1965 (№ 1018102/29-14) с присоединен)ц м заявки ¹
МП1х С 04b
4 ДК 666 972 16 691 276
<0ss.sp
Приоритет
Онуб llll ol)allo 26.1.1967. Бюллетень ¹ 4
Дата опубликования описания 11.III.1967
Комитет по делам изобретений и открытий при Совете Министров
СССР
Авто!) ы изобретения
Г. П. Толмачев, h. В. Волконский и П. Ф. Коновалов
Заявитель Государственный всесоюзный проектный и научно-исследовательский институт цементной промышленности
СПОСОБ ПОЛУЧЕНИЯ КРИСТАЛЛИЧЕСКОГО ВОЛОКНА
Известен способ получения кристаллического волокна, используемого преимущественно в качестве наполннтеля в оетоне, нз смеси окиси кал)ци)1, и)дн!)й кремниевой кислоты и раствора едкого кали посредством автоклавной обработки сс.
Цель нредлягяемо! о из!)б)ретення — — IIIITellсификация процесса получения волокна и увеличение длины его.
Достигается э)о тем, гпо явтоклявную ооработку смеси производят х!ногокрятно но следующей технологической схеме.
Давление поднимагот jo 790 — 810 ати, 10водя одновременно температуру до 150--200 С, выдерживают смесь в этик условиях около 7 час, после чего в течение 1,2--1,5 час понижаюг давление до 550 ати и температуру до 100 — 120 С. Затем давление вновь резко повышают до 790 — 810 пти и спи>кают до
650 ати в течение 2,5 — 3,5 час, одновременно снижая температуру до 20 С. После этого смесь выдерживают при этой температуре в течение 12 — 13 час при давлении 580 — 620 ати.
Исходную сырьевую смесь приготавливают путем смешения окиси кальция н водно 1 кремниевой кислоты с моляршгм отношением
1 — 2,5: 1 и добавки раствора едкого кялн концентрации 50 г/л до получения густой массы. Смесь помещагот в никелевые трубки. которые монтируют в реакторе автоклава.
Автоклав оснащен гндрозатвором для регулирования величин давления и перед началом работ заполняется р»створом едкого к»лн той же концентрации.
Однократное провсдс ннс явток, I II;I!oil об)р;:—
I)oTIcIl с»есн 110 указа ll ной гсхlloлопl÷oñêI)1"l схеме составляет один цнк,т н по врсмс1 и охватывает одгш сутки.
Длина кристаллического во 101
Для полу чешки кристаллического волоки» со средним размером волокон 30 -50 !!к, » o) 1 дельных волокон до 200 — 240 т!к, н с выходом волокон до 30 — 40", о необходимо продел»ть !
2 циклов.
Предмет изобретения
20 Способ получения кристаллического волокна, используемого преимущественно в качестве наполнителя в бетоне, нз смеси окиси кальция, водной крем)шевой кислоты н раствора едкого кали посредствоAI явтоклавной
25 обработки ее, отлича)огг!ггйстг тем, что, с целью интенсификации процесса получения волоки» и увеличения длины его, явтоклавную обр»ботку смеси производят многократно по следующей технологической схеме: поднимают
Зо давление до 790 †8 ати, доводя одновремен192051
"îñòàâèòåëü Л. Чубукова
Техред Л. Бриккер Корректоры; Е. Ф. Полионова и О. Б, Тюрина
Редактор А. Шиллер
Заказ 329/18 Тираж 535 Подписное
ЦИИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2 но температуру до 150 — 200 С, выдержива1ог смесь в этих условиях около 7 час, после чего в течение 1,2 — 1,5 час понижают давление до
550 ати и температуру до 100 — 120 С, а затем давление вновь резко повышают до 790—
810 ати и снижают до 650 ати в течение 2,5—
3,5 час, одновременно снижая температуру до
20 С, после чего смесь выдерживают при этой температуре в течение 12 — 13 час при давлеб пии 580 — 620 ати.
