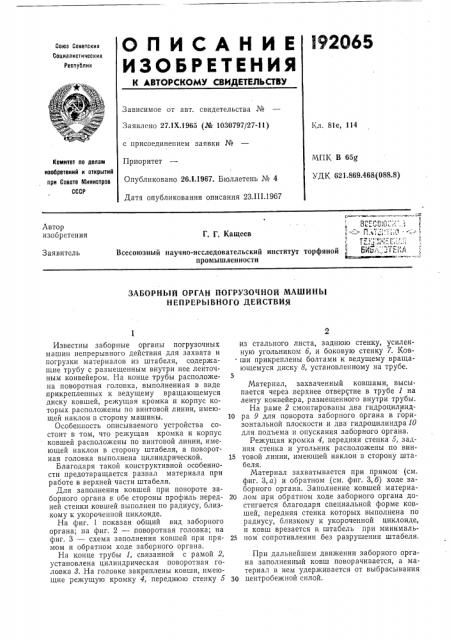

ЗАБОРНЫЙ ОРГАН ПОГРУЗОЧНОЙ МАШИНЫ
НЕПРЕРЫВНОГО ДЕЙСТВИЯ
Известны заборные органы погрузочных машин непрерывного действия для захвата и погрузки материалов из штабеля, содержащие трубу с размещенным внутри нее ленточным конвейером. На конце трубы расположена поворотная головка, выполненная в виде прикрепленных к ведущему вращающемуся диску ковшей, режущая кромка и корпус которых расположены по винтовой линии, имеющей наклон в сторону машины.
Особенность описываемого устройства состоит в том, что режущая кромка и корпус ковшей расположены по винтовой линии, имеющей наклон в сторону штабеля, а поворотная головка выполнена цилиндрической.
Благодаря такой конструктивной особенности предотвращается развал материала при работе в верхней части штабеля.
Для заполнения ковшей при повороте заборного органа в обе стороны профиль передней стенки ковшей выполнен по радиусу, близкому к укороченной циклоиде.
На фиг. 1 показан общий вид заборного органа; на фиг. 2 — поворотная головка; на фиг. 3 — схема заполнения ковшей при прямом и обратном ходе заборного органа.
На конце трубы 1, связанной с рамой 2, установлена цилиндрическая поворотная головка 8. На головке закреплены ковши, имеющие режущую кромку 4, переднюю стенку 5 из стального листа, заднюю стенку, усиленную угольником 6, и боковую стенку 7. Ков. ши прикреплены болтами к ведущему вращающемуся диску 8, установленному на трубе.
Материал, захваченный ковшами, высыпается через верхнее отверстие в трубе 1 на ленту конвейера, размещенного внутри трубы.
На раме 2 смонтированы два гидроцилинд10 ра 9 для поворота заборного органа в горизонтальной плоскости и два гидроцилиндра 10 для подъема и опускания заборного органа.
Режущая кромка 4, передняя стенка 5, задняя стенка и угольник расположены по вин1S товой линии, имеющей наклон в сторону штабеля.
Материал захватывается при прямом (см. фиг. З,а) и обратном (см. фиг. З,б) ходе заборного органа. Заполнение ковшей материа20 лом при обратном ходе заборного органа достигается благодаря специальной форме ковшей, передняя стенка которых выполнена по радиусу, близкому к укороченной циклоиде, и ковш врезается в, штабель при минималь25 ном сопротивлении без разрушения штабеля.
При дальнейшем движении заборного органа заполненный ковш поворачивается, а материал в нем удерживается от выбрасывания
30 центробежной силой.
192065
Предмет изобретения
1. Заборный орган погрузочной машины непрерывного действия для захвата и погрузки сыпучих материалов из штабеля, включающий в себя трубу с размещенным внутри нее ленточным конвейером, на конце которой установлена поворотная головка в виде прикрепленных к ведущему. вращающемуся диску ковшей, режущая кромка и корпус которых расположены по винтовой линии, отличаюи1ийся тем, что, с целью предотвращения развала материала при работе в верхней части штабеля, режущая кромка и корпус ковшей расположены по винтовой линии, имеющей наклон в сторону штабеля, а поворотная головка выполнена цилиндрической.
2. Заборный орган по,п. 1, отлицающийся тем, что, с целью обеспечения заполнения ковшей при повороте заборного органа в обе сто1О роны, ковши выполнены с профилем передней стенки по радиусу, близкому к укороченной циклоиде.
