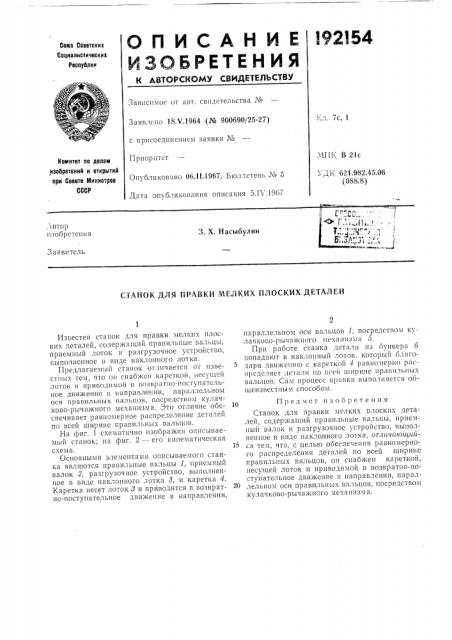

ClAH0K ДЛЯ I!PABYH МЕЛКИХ ПЛОСКИХ ДЕТАЛЕЙ

Изгестен станок для правки мелких плоских деталей, содержащий правильные вальцы, приемный лоток и разгрузочное устройство, выполненное в виде наклонного лотка.

Предлагаемый станок отличается от известных тем, что он снабжен кареткой, несущей лоток и приводимой в возвр гтно-поступательное движение в направлении, параллельном оси правильных вальцов, посредством кулачково-рычажного механизма. Это отличие обеспечивает равномерное распределение деталей по всей ширине правильных вяльцов.

На фиг. 1 схематично изображен описываемый станок; па фиг. 2 — его ктшематическая схема.

Основными элементами описываемого станка являются правильные вальцы 1, приемный валок 2, разгрузочное устройство, выполненное в виде наклонного лотка 8, и каретка 4.

Каретка песет лоток 8 и приводится в возвратно-поступательное движение в направлении, параллельном оси вальцов 1, посредством кулачково-рычажного механизма 5.

При работе станка детали пз бункера 6 попадают в наклонный лоток, который благодаря движению с кареткой 4 равномерно распределяет детали по всей ширине правильных вальцов. Сам процесс правки выполняется оощеизвестным способом.

10 Предмет изобретения

Станок для правки мелких плоских деталей, содержащий правильные вальцы, приемный валок и разгрузочное устройство, выполненное в виде наклонного лотка, отличающийся тем, что, с целью обеспечения равномерного распределения деталей по всей ширине правильных вальцов, он снабжен кареткой, несущей лоток и приводимой в возвратно-поступательное движение в направлении, параллельном оси правильных вяльцов, посредством кулачково-рычажного механизма.
