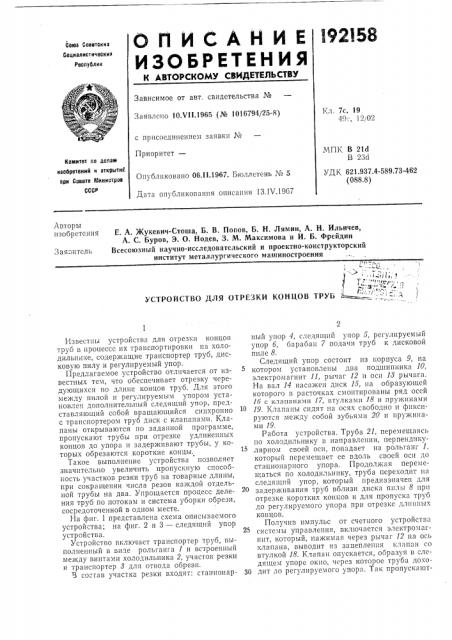

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соввтскиз

Социалистичвския

РвслуСлик

Зависимое от авт. свидетельства №

Заявлено 10.VI I.1965 (№ 1016794/25-8) Кл. 7с, 19

49,, 12)02 с присоединением заявки ¹

Приоритет—

МПК В 21d

В 23d

Котлитет со делам изо0ретений и открытиР ори Саввтв Министров

СССР

УДК 621 937 4-589 73-462 (088.8) Опубликовано 06.ll.1967. Бюллетень ¹ 5

Дата опубликования описания 13.IV.19G7

Авторы изобретения

Е. А. Жукевич-Стоша, Б. В. Попов, Б. Н. Лямин, A. Н. Ильичев, А. С. Буров, Э. О. Нодев, 3. М. Максимова и И, Б. Фрейдин

Всесоюзный научно-исследовательский и проектно-конструкторский институт металлургического машиностроении

Заявитель

УСТРОИСТВО ДЛЯ ОТРЕЗКИ КОНЦОВ ТРУС

Известны устройства для отрезки концов труб и процессс их транспортировки па холодильнике, содержащие транспортер труб, дисковую пилу и регулируемый упор, Предлагаемое устройство отличается от известных тем, что обеспечивает отрезку чередующихся по длине концов труб. Для этого между пилой и регулируемым упором установлен дополнительный следящий упор, представляющий собой вращающийся синхронно с транспортером труб диск с клапанами. Клапаны открываются по заданной программе, пропускают трубь(при отрезке удлинеHIIbIx концов до упора и задерживают трубы, у которых обрезаются короткие концы.

Такое выполнение устройства позволяет значительно увеличить пропускную способкость участков резки труб на товарные длины, при сокращении числа резон каждой отдельной трубы на два. Упрощается процесс деления труб по потокам и система уборки обрези, сосредоточенной в одном месте.

На фиг. 1 представлена схема описываемого устройства; на фиг. 2 и 3 — следящий упор устройства.

Устройство включает транспортер труб, выполненный в виде рольганга 1 и встроенный между винтами холодильника 2, участок резки и транспортер 8 для отвода обрези. 3 со"тав участка резки входят: стапионарпый упор 4, следящий упор 5, регулируемый упор б, барабан 7 подачи труб к дисковой пиле 8.

Следящий упор состоит из корпуса 9, на котором установлены два подшипника 10, электромагнит 11, рычаг 12 и осп 18 рычага.

На вал 14 насажен диск 15, на образующей которого в расточках смонтированы ряд осей

16 с клапанами 17, втулками 18 и пружинами

19. Клапаны сидят на осях свободно и фиксируются между собой зубьями 20 и пружинами 19.

Работа устройства. Труба 21, перемещаясь по холодильнику в направлении, перпендикулярном своей оси, попадает на ролы.анг 1, который перемещает ее вдоль своей осн до стационарного упора. Продолжая перемещаться по холодилыгик, труба переходит на следящий упор, который гтредназначен для задерживания труб вблизи диска пилы 8 прп отрезке коротких копцов и для пропуска труб до регулируемого упора при отрезке длшщых концов.

Получив импульс от счетного устройства системы управления, включается электромагнит, который, нажимая через рычаг 12 па ось клапана, выводит нз зацепления клапан со втулкой 18. Кчапан опускается, образуя в следящем упоре окно, через которое труба дохо30 дит до регулируемого упора, Та«пропускают192158 ся трубы с длинным концом, который затем отрезается.

Другие, короткие концы в это время упира-! отся в клапаны 17, находящиеся в исходпоъ! положении.

Диск 15 вращается синхронно с винтами холодильника. В данном случае синхронизация обеспечивается тем, что привод вращения следящего упора осуществляется пепосредственно от одного из винтов холодильника.

Шаг между клапанами равен шагу винта холодильника.

Возврат клапанов в исходное положение осуществляется от ролика, закрепленного на корпусе следящего упора б.

Когда трубы дошли до следящего или регулируемого упоров, они продолжают перемещаться по холодильнику и перед сходом с рольганга попадают на решетку 22, препятствующую перемещению трубы вдоль ее оси.

Затем трубы поступают на барабан 7, который подает их к пиле 8. Обрезки опускаются барабаном на транспортер 8, а трубы попадают на роль!.анг, который транспортирует их до другой стороны холодильника, где установлено аналогичное оборудование для отрезки другого конца.

Предмет изобретения

Устройство для отрезки концов труб в процессе их транспортировки на холодильнике, содержащее транспортер труб, дисковую пилу и регулируемый упор, отличающееся тем, что, с целью обеспечения отрезки чередующихся по длине концов труб, между пилой н регулируемым упором установлен следящий упор, выполненный в виде вращающегося синхронно с транспортером труб диска с падающими клапанами, открывающимися по заданной программе, пропускающими трубы при отрезке удлиненных концов до упора и задерживающими трубы, у которых обрезаются короткие концы.

192158 фила 2
