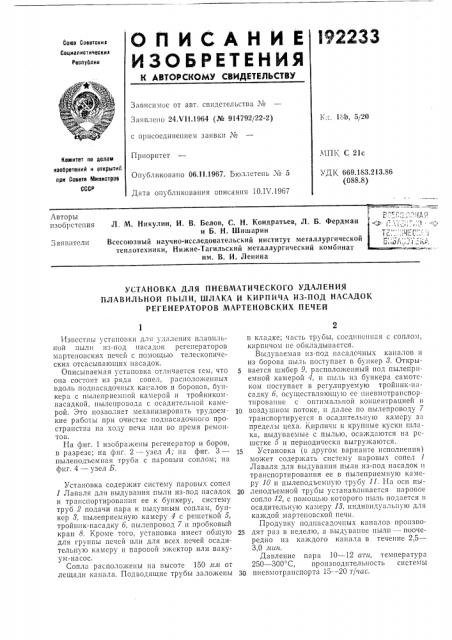

ОПИСАНИЕ

И ЗО БРЕТ ЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Ссветскиз

Социалистическими

Республик

3 а в и си мое от авт. свидетельства №

Заявлено 24Х!1.1964 (№ 914792/22-2) с присоединением заявки №

Приоритет

Опубликовано 06.11,1967. Бюллетень ¹ 5

Дата опубликования описания 10.1V.1967

Кл. lub, 5/20

МПК С 21с

Комитет ло делам изобретений и открытий ори Совете Министров

СССР

УДК 669.183.213.86 (088.8) Авторы изобретения

Л. М, Никулин, И. В. Белов, С, H. Кондратьев, Л. Б, Фердман и Б, H. Шишарин

Всесоюзный научно-исследовательский институт металлургической теплотехники, Нижне-Тагильский металлургический комбинат им. В. И. Ленина

3 аявителн

УСТАНОВКА ДЛЯ ПНЕВМАТИЧЕСКОГО УДАЛЕНИЯ

ПЛАВИЛЬНОЙ ПЫЛИ, ШЛАКА И КИРПИЧА ИЗ-ПОД НАСАДОК

РЕГЕНЕРАТОРОВ МАРТЕНОВСКИХ ПЕЧЕЙ

Известны установки для удаления плавильной пыли из-под насадок регеператоров мартеновских печей с помощью телескопических отсасывающих насадок.

Описываемая установка отличается тем, что она состоит из ряда сопел, расположенных вдоль подпасадочпых кана1ов и боровов, бункера с пылеприемпой камерой и тройникомнасадкой, пылепровода с осадительпой камерой. Это позволяет механизировать трудоемкие работы при очистке поднасадочного пространства на ходу печи или во время ремонтов.

На фиг. 1 изображены регенератор и боров, в разрезе; на фиг. 2 — узел А; на фиг. 3— пылеподъемная труба с паровым соплом; па фпг. 4 — узел Б.

Установка содержит систему паровых сопел

1 Лаваля для выдувания пыли из-под насадок и транспортирования ее к бункеру, систему труб 2 подачи пара к выдувпым соплам, бункер 3, пылеприемную камеру 4 с решеткой 5, тройник-насадку б, пылепровод 7 и пробковый кран 8. Кроме того, установка имеет общую для группы печей или для всех печей осадительпую камеру и паровой эжектор или вакуум-насос.

Сопла расположены на высоте 150 лтл от лещади канала. Подводящие трубы заложены в кладке; часть трубы, соед пешгая с соплом, кирпичом не обкладывается.

Выдуваемая пз-под пасадочных каналов и из борова пыль поступает в бункер 3. Открывается шибер 9, расположенный под пылепрпемной камерой 4, и пыль из бункера самотеком поступает в регулируемую тройник-насадку б, осуществляющую ее пневмотрапспортирование с оптимальной концентрацией в

10 воздушном потоке, и далее по пылепроводу 7 транспортируется в осадптельпую камеру за пределы цеха. Кирпичи и крупные куски шлака, выдуваемые с пылью, осаждаются на решетке 5 и периодически выгружаются.

15 Установка (в другом варианте исполнения) может содержать систему паровых сопел l

Лаваля для выдувапия пыли из-под насадок и транспортирования ее в пылеприемную камеру 10 и пылеподъемную трубу l l. На оси пы20 леподъемной трубы устанавливается паровое сопло 12, с помощью которого пыль подается в осадительную камеру 13, индивидуальную для каждой мартеновской печи.

Продувку поднасадочпых каналов пропзво25 дят раз в неделю, а выдуваппе пыли — поочередно из каждого канала в течение 2,5—

3,0 иин.

Давление пара 10 — 12 ати, температура

250 — 300 С, производительность системы

50 пневмотранспорта 15 — 20 rj«ac.

192233

Узы А

Узы 6

Фиг.3

Составитель E. И. Васильев

Редактор Л. М. Струве Техред Л. Бриккер

Корректоры: С. М, Белугина и А. М. Смак

Заказ 8I9)7 Тираж 535 Подписное

ИНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Поднасадочные каналы можно очищать не только во время работы печи, но и во время ремонтов.

Предмет изобретения

Установка для пневматического удаления

IIJI IIHJl H0É IIbIJIH, щлака H киРпича из-IIQ)I насадок регенераторов мартеновских печей, отличающаяся тем, что, с целью механизации трудоемких работ при очистке поднасадочного пространства на ходу печи или во время ремонтов, Она состоит из ряда сопел, располо хкенных вдоль поднасадочных каналов и боро5 вов, бункера с пылеприемной камерой и тройником-насадкой или пылеприемной камеры с подъемным экектором, пылепровода с осадительпой камерой, располохкенпой у печи или за пределами цеха.
