Измеритель фазовых сдвигов свехвысокочастотногосигнала

Измеритель фазовых сдвигов свехвысокочастотногосигнала

Иллюстрации

Показать все

Реферат

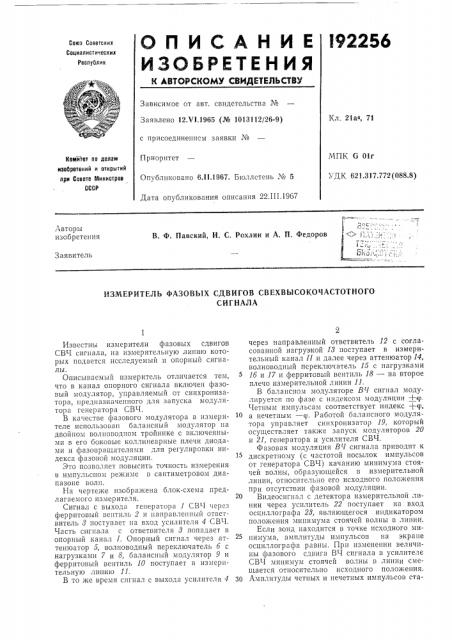

ОПИСАНИЕ

ИЗОБРЕТЕН И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 12 т !.1965 (№ 1013112/26-9) Кл. 21а4, 71 с присоединением заявки №

МПК G Olr

УДК 621.317.772 (088.8) Приоритет

Комйтет по делам изобретений и открытий при Совете воинистрое

СССР

Опубликовано 6.11.1967. Бюллетень № 5

Дата опубликования описания 22.111.19б7

Авторы изобретения

В. Ф. Павский, И. С. Рохлин и А. П. Федоров

Заявитель

ИЗМЕРИТЕЛЬ ФАЗОВЫХ СДВИГОВ СВЕХВЫСОКОЧАСТОТНОГО

СИГНАЛА

Известны измерители фазовых сдвигов

СВЧ сигнала, на измерительную линию которых подается исследуемый и опорный сигналы.

Описываемый измеритель отличается тем, что в канал опорного сигнала включен фазовый модулятор, управляемый от синхронизатора, предназначенного для запуска модулятора генератора СВЧ.

B качестве фазового модулятора в измерителе использован балансный модулятор на двойном волноводном тройнике с включенными в его боковые коллинеарные плечи диодами и фазовращателями для регулировки индекса фазовой модуляции.

Это позволяет повысить точность измерения

B импульсном режиме в сантиметровом диапазоне волн.

На чертеже изображена блок-схема предлагаемого измерителя.

Сигнал с выхода генератора 1 СВЧ через ферритоиый вентиль 2 и направленный ответвитель 8 поступает па вход усилителя 4 СВЧ.

Часть сигнала с ответвителя 3 попадает в опорный канал 1. Опорный сигнал через аттенюатор 5, волноводный переключатель б с нагрузками 7 и 8, балансный модулятор 9 и ферритовый вентиль 10 поступает в измерительную линию 11.

В то же время сигнал с выхода усилителя 4 через направленный ответвитель 12 с согласованной нагрузкой 18 поступает в измерительный канал ll и далее через аттенюатор14, волноводный переключатель 15 с нагрузками

1б и 17 и ферритовый вентиль 18 — на второе плечо измерительной линии 11.

В балансном модуляторе ВЧ сигнал модулируется IIo фазе с индексом модуляции +cp.

Четным импульсам соответствует индекс +<р, а нечетным — rp. Работой балапсного модулятора управляет синхронизатор 19, который осуществляет также запуск модуляторов 20 и 21, генератора и усилителя СВЧ.

Фазовая модуляция ВЧ сигнала приводит к дискретному (с частотой посылок импульсов от генератора СВЧ) качанию минимума стоячей волны, образующейся в измерительной линии, относительно его исходного положения при отсутствии фазовой модуляции.

Видеосигнал с детектора измерительной линии через усилитель 22 поступает на вход осциллографа 28, являющегося индикатором положения минимума стоячей волны в линии.

Если зонд находится в точке исходного минимума, амплитуды импульсов на экране осциллографа равны. При изменении величины фазового сдвига ВЧ сигнала в усилителе

СВЧ минимум стоячей волны в линни смешается относительно исходного положения.

30 Амплитуды четных и нечетных импульсов ста192256

Составитель А. Романов

Техред А. А. Камышникова

Корректоры: О. Б. Тюрина и A. М. Смак

Редактор Н. Громов

Заказ 635!12 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 новятся неравными, а разница между ними пропорциональна фазовому сдвигу в линни и, следовательно, в исследуемом усилителе.

Величина Al смещения минимума определяется путем возвращения зонда в положение исходного минимума и отсчитывается по микрометрическому индикатору.

Лв= " Ь1, .в где Х, — длина волны в волноводе.

Перед измерением амплитуды ВЧ импульсов, поступающих в плечи измерительной линии, последовательно выравниваются с помощью волноводных переключателей б и 15 и аттенюаторов 5 и 14, что обеспечивает максимальную чувствительность и позволяет снизить до минимума погрешности.

Предмет изобретения

1. Измеритель фазовых сдвигов сверхвысокочастотного сигнала в импульсном режиме, содержащий генератор и измерительную линию, на один из входов которой подается исследуемый сигнал, а на второй — опорный, ответвляемый из основной линии передачи при помощи направленного ответвителя, включенного на выходе генератора, с применением осциллографа в качестве индикатора минимума стоячей волны в линии, отличающиися тем, что, с целью повышения точности измерений, в канал опорного сигнала включен фазовый модулятор, управляемый от синхронизатора, предназначенного для запуска модулятора генератора.

2. Измеритель по п. 1, отлииаюи1ийся тем, что в качестве фазового модулятора использован балансный модулятор на двойном волноводном тройнике с включенными в его боковые коллинеарные плечи диодами и фазовращателями для регулировки индекса фазовой модуляции.

Z 1

I

1

I

1

1

1 !

I

1
