1923И

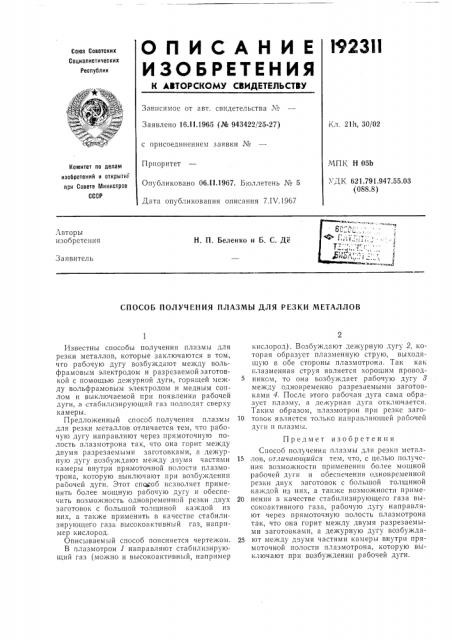

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Соеетских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 16.11.1965 (№ 943422/25-27) Кл. 2lh, 30/02 с присоединением заявки №
Приоритет
МПК Н 05Ь
УДК 621.791.947.55.03 (088,8) Комитет по делам изобретений и открытиР при Соеете Министрое
СССР
Опубликовано 06.ll.1967. Бюллетень № 5
Дата опубликования описания 7.IV.1967
Авторы изобретения з
Н. П, Беленко и Б. С. Де
Заявитель
СПОСОБ ПОЛУЧЕНИЯ ПЛАЗМЫ ДЛЯ РЕЗКИ МЕТАЛЛОВ
Известны способы получения плазмы для резки металлов, которые заключаются в том, чго рабочую дугу возбуждают между вольфрамовым электродом и разрезаемойзаготовкой с помощью де>курной дуги, горящей между вольфрамовым электродом и медным соплом и выключаемой при появлении рабочей дуги, а стабилизирующий газ подводят сверху камеры.
Предложенный способ получения плазмы для резки металлов отличается тем, что рабочую дугу направляют через прямоточную полость плазмотрона так, что она горит между дв мя разрезаем!э!ми зяГотовкяыи, я дежур ную дугу возбу>кда!от между двумя частями камеры внутри прямоточной полости плазмотрона, которую выключают при возбуждении рабочей дуги. Этот сп доб псзволяет применять более мощную рабочую дугу и обеспечить возмо>кность одновременной резки двух заготовок с большой толщиной каждой из них, а также применять в качестве стабили3Hp> !OÙOÃо ГЯЗЯ BHICOI
Описываемый способ поясняется черте>ком.
В плазмотрон 1 направляют стабилизирующий газ (можно и высокоактивный, например кислород). Возбуждают дежурную дугу 2, которая образует плазменную струю, выходящую в обе стороны плазмотрона. Так как плазменная струя является хорошим проводником, то она возбу>кдает рабочую дугу > между одновременно разрезаемыми заготовками 4. После этого рабочая дуга сама образует плазму, я де?курная дуга отключается.
Таким образом, плазмотрон прп резке заго10 товок является только направляющей рабочей дуги и плазмы.
Предмет изобретения
Способ по l)÷åíHH плазмы для резки метал15 лов, от.тиапющийся тем, что, с целью получения возможности применения оо.!ее мощной рабочей дуги и обеспечения одновременной резки двух заготовок с большой толщиной кЯ?Кдой из них, а так>ке возможности прпме20 пения в качестве стабилизирующего газа высокоактивного газа, рабочую дугу направляют через прямоточную полость плазмотрона так, что она горит между двумя разрезаемыми заготовками, а дежурную дугу возбужда25 ют между двумя частями камеры внутри прямоточной полости плазмотроча, которую выключают при возбуждении рабочей дуги.
