Порошковая проволока для сварки кислотостойких сталей

Порошковая проволока для сварки кислотостойких сталей

Иллюстрации

Показать все

Реферат



В23)9

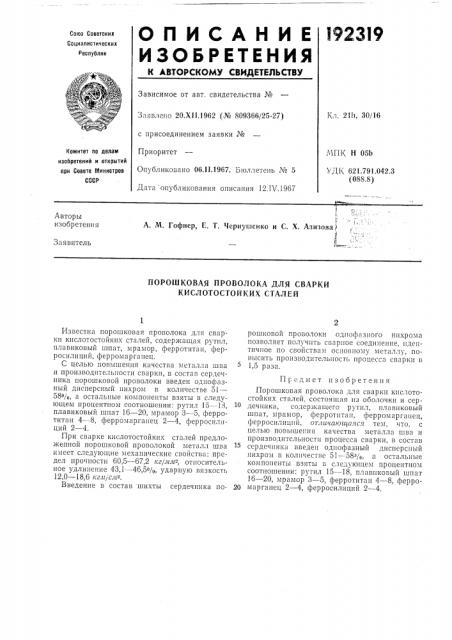

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 21i), 30/16

Заявлено 20.Х11.1962 (№ 809366/25-27) с присоединением заявки №

Приоритет

Опубликовано 06,11.1967. Вюллетень ¹ 5

Дата опубликования описания 12.IV.1967 гЧПК H 05b

Комитет по делам изобретеиий и открытий лри Совете Министров

СССР

УДК 621.791.042.3 (088.8) А. М. Гофнер, Е. Т. Чернушенко и С. Х. Азизова

Авторы изобретешгя

Заявитель

ПОРОШКОВАЯ ПРОВОЛОКА ДЛЯ СВАРКИ

КИСЛОТОСТОЙКИХ СТАЛЕЙ

Известна порошковая проволока для сварки кислотостойких сталей, содержащая рутнл, плавиковый шпат, мрамор, ферротитап, ферросилиций, ферромарганец.

С целью повышения качества металла шва и производительности сварки, в состав сердечника порошковой проволоки введен однофазный дисперсный нпхром в количестве 51—

58%, а остальные компоненты взяты в следующем процентном соотношении: рутил 15 — 18, плавиковый шпат 16 — 20, мрамор 3 — 5, ферротитян 4 — 8, ферромарганец 2 — 4, ферросилиций 2 — 4.

При сварке кислотостойких сталей предложенной порошковой проволокой металл шва имеет следующие механические свойства: предел прочности 60,5 — 67,2 кг/лглг-, отпосительггое удлиггеггие 43,1 — 46,5%, ударную вязкость

12,0 — 18,6 кгхг/с,гг-е.

Введение в состав шихты сердечника порошковой проволоки одпофазного пнхромя позволяет полу шть сварное соединение, идентичное по свойствам основному металлу, повысить производительность процесса сварки в

1,5 разя.

П р-.едмет изобретения

Порошковая проволока для сварки кнслотостойких сталей, состоящая из оболочки и сер10 дечникя, содержащего рутил, плавиковый шпат, мрамор, ферротптан, ферромарганец, ферросилиций, от.гичаюшаяся тем, что, с целью повышения качества металла шва и производительности процесса сварки, в состав сердечника введен однофазный дисперсный нихром в количестве 51 — 58%, а остальные компоненты взяты в следующем процентном соотношении: рутил 15 — 18, плавпковый шпат

16 — 20, мрамор 3 — 5, ферротптан 4 — 8, ферро20 марганец 2 — 4, ферросилиций 2 — 4.
