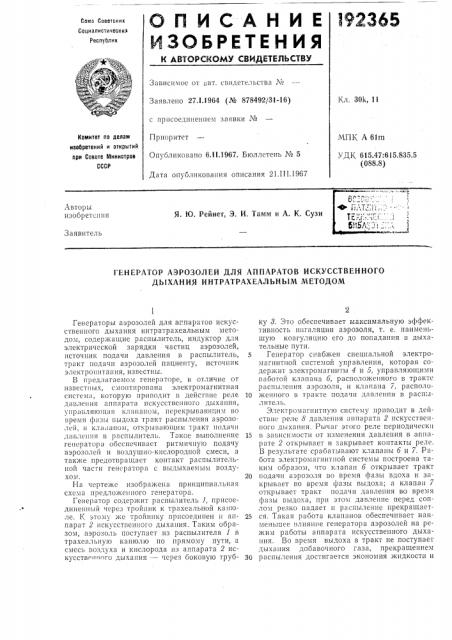

G П И С А Н И Е )92365

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

Зависимое о1 авт. свидетельства №

Кл. 301, 11

Заявлено 27.11964 (№ 878492/31-16) с присоединением заявки №

Приоритет

Опубликовано 6.11.1967. Бюллетень № 5

Дата опуоликования описания 21.111.1967

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК А 61m

УДК 615.47:615.835.5 (088.8) Авторы изобретения

Я. Ю. Рейнет, Э. И. Тамм и А. К. Сузи

Заявитель

ГЕНЕРАТОР АЗРОЗОЛЕИ ДЛЯ АППАРАТОВ ИСКУССТВЕННОГО

ДЬ1ХАНИЯ ИНТРАТРАХЕАЛЬНЫМ МЕТОДОМ

Генераторы аэрозолей для агпа11слов искусственного дыхания интратрахеальным методом, содержащие распылитель, индуктор для электрической зарядки частиц аэрозолей, источник подачи давления в распылитель, тракт подачи аэрозолей пациенту, источник электропитания, известны.

Б предлагаемом генераторе, в отличие от известных, смонтирована электромагнитная система, которую приводит в действие реле даьления аппарата искусственного дыхания, управляющая клапаном, перекрывающим во время фазы выдоха тракт распыления аэрозо,леи, II к;111!1аном! Открыва101цим Тр3КТ подачи ., 1авления в распылитель. Такое выполнение генератора обеспечивает ритмичную подачу аэрозолей и воздушно-кислородной смеси, а также предотвращает контакт распылительной части генератора с выдыхаемым воздухом.

На чертеже изображена принципиальная схема предложенного генератора.

Генератор содержит распылитель 1, присоединенный через тройник к трахеальной капюле. К этому ке тройнику присоединен и 2Itпарат 2 искусстгенпого дыхания. Таким образом, аэрозоль поступает из распылителя 1 в трахеальную канюлю по прямому пути, а смесь воздуха и кислорода из аппарата 2 искусстве!! гого дыхания — через боковую трубку 8. Это обеспечивает максимальную эффективность ш1галяции аэрозоля, т. е. наименьшу1о коагуляцию его до попадания в дыхательные пнти.

5 Генератор с 1абжен специальной электромагнитной системой управления, которая содержит электромагниты 4 и 5, управляющими пабото11 клапана 6, расположенного в тракте распыления аэрозоля, и клапана 7, располо10 женного в тракте подачи давления в распь1литсль.

Электромагнитную систему приводит в действие реле 8 давле пя аппарата 2 искусственного дыхания. Рычаг этого реле периодически

15 в зависимости от изменения давления в ашшрате 2 открывает и =-акрывает контакты реле.

В резуль!ате срабатывают клапаны б и 7. Работа электромагнитной системы построена таким образом, что клапан 6 открывает тракт

20 подачи аэрозоля во время фазы вдоха и закрывает во время фазы выдоха; а клапан 7 открывает тракт подачи давления во время фазы выдоха, при этом давление перед соплом резко падает и распыление прекращает25 ся. Такая работа клапанов обеспечивает наименьшее влияьп1е генератора аэрозолей на режим работы аппарата искусственного дыхания. Во время выдоха в тракт не поступает дыхания добавочного газа, прекращением

30 распыления достигается экономия жидкости и

192365

Предмет изобретения

Втр ную

Составитель E. Ланцоург

Редактор А. Пименова Техред А. А. Камышникова Корректоры: В. В. Крылова и А M Смак

Заказ 665/4 Тираж 535 Подписное

ЦИИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4 1ипографии, пр. Сапунова, 2 предотвращается повышение давления в аэрозольной камере генератора и перед клапаном б.

Питание электромагнитами 4 и 5 подается из выпрямителя для подачи напряжения на добавочный электрод генератора аэрозолей, сообщающий заряд частицам аэрозоля. Для гашения искры при разрыве контактов реле 8 служит конденсатор 9.

Генератор аэрозолей для аппаратов искусственного дыхания интратрахеальным методом, содержащий распылитель, индуктор для электрической зарядки частиц аэрозолей, источник подачи давления в распылитель, тракт подачи аэрозолей пациенту, источник электропитания, отличающийся тем, что, с целью ритмичной подачи аэрозолей и воздушно-кислородной смеси, а также предотвращения контакта распылительпой части генератора с выдыхаемым воздухом, в нем смонтирована электромагнитная система управления, кото10 рая управляет во время фазы выдоха клапаном перекрытия тракта распыления аэрозолей и клапаном снятия давления в тракте питания распылителя аэрозолей, связанная в реле давления аппарата искусственного ды15 хания.
