Способ получения композиций на основе фурановых смол

Способ получения композиций на основе фурановых смол

Иллюстрации

Показать все

Реферат

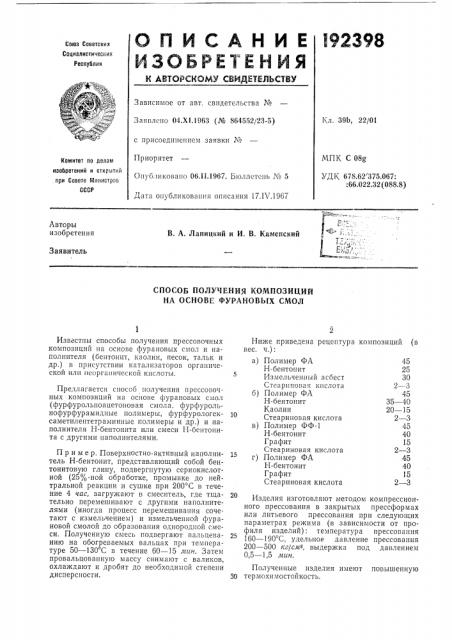

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Ел. 39Ь, 22/01

Заявлено 04.Х1.1963 (№ 864552/23-5) с присоединением заявки ¹

Приоритет

Опубликовано 06,11.1967. Бюллетень № 5

МПК С 08g

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 678.62 375.067:

:66.022.32 (088.8) Дата опубликования описания 17.IV.1967

Авторы изобретения

В. А. Лапицкий и И. В. Каменский

Заявитель

СПОСОБ ПОЛУЧЕНИЯ КОМПОЗИЦИЙ

HA ОСНОВЕ ФУРАНОВЫХ СМОЛ композиций (в

15

Изделия изготовляют методом компрессионного прессования в закрытых прессформах или литьевого прессования при следующих параметрах режима (в зависимости от профиля издеЛий): температура прессования

160 — 190 С, удельное давление прессования

200 — 500 кг/см-, выдержка под давлением

0,5 — 1,5 мин.

Полученные изделия имеют повышенную

30 термохимостойкость, Известны способы получения прессовочных композиций на основе фурановых смол и наполпителя (бентонит, каолин, песок, тальк и др.) в присутствии катализаторов органической или неорганической кислоты, Предлагается способ получения прессовочных композиций на основе фурановых смол (фурфурольпоацетоновая смола, фурфурольнофурфурамидные полимеры, фурфурологексаметилептетраминные полимеры и др.) и наполнителя Н-бентонита или смеси Н-бентонита с другими наполнителями.

Пример. Поверхностно-активный наполнитель Н-бентонит, представляющий собой бентонитовую глину, подвергнутую сернокислотной (25%-ной обработке, промывке до нейтральной реакции и сушке при 200 С в течение 4 час, загружают в смеситель, где тщательно перемешивают с другими наполнителями (иногда процесс перемешивапия сочетают с измельчением) и измельченной фурановой смолой до образования однородной смеси, Полученную смесь подвергают вальцеванию на обогреваемых вальцах при температуре 50 — 130 С в течение 60 — 15 мин. Затем провальцованную массу снимают с валиков, охлаждают и дробят до необходимой степени дисперсности.

Ниже приведена рецептура вес. ч.); а) Полимер ФА

Н-бентонит

Измельченный асбест

Стеарипоьая кислота б) Полимер ФА

Н-бентонит

Каолин

Стеариновая кислота в) Полимер ФФ-1

Н-бентонит

Графит

Стеариновая кислота г) Полимер ФА

Н-бентонит

Графит

Стеариновая кислота

25

2 — 3

35 — 40

20 — 15

2 — 3

40

2 — 3

40!

2 — 3

192398

Предмет изобретения

Составитель Г. М. Попова

Редактор Л. К. Ушакова Техред Л. Бриккер Корректоры: T. Н. Дмитриева и Г. Е. Опарина

Заказ ",82/14 Тираж 535 Псдписное

ЦИИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Способ получения композиций на основе фурановых смол и наполнителя, отличающийся тем, что, с целью улучшения физико-механических свойств, в качестве наполнителя используют Н-бентонит или смесь Н-бентонита с другими наполнителями.
