Фотоэлектрическое устройство для автоматической фокусировки объективов

Фотоэлектрическое устройство для автоматической фокусировки объективов

Иллюстрации

Показать все

Реферат

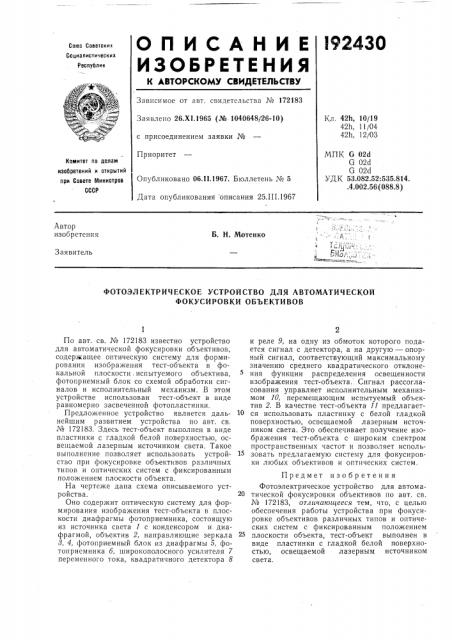

ОПИСАНИЕ lcp2430

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт, свидетельства № 172183

Заявлено 26.Х1.1965 (№,1040648/26-10) с присоединением заявки №

Приоритет

Кл. 42h, 10/19

42h, 11/04

42h, 12/03

МПК С 02d

G 02c!

Ст 02с1

УД К 53.082.52:535.814..4,002.56 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 06.11 1967. Бюллетень № 5

Дата опубликования описания 25.III.1967

Автор изобретения

Б. Н. Мотенко

Заявитель

ФОТОЭЛЕКТРИЧЕСКОЕ УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОЙ

ФОКУСИРОВКИ ОБЪЕКТИВОВ

По авт. св. № 172183 известно устройство для автоматической фокусировки объективов, содержащее оптическую систему для формирования изображения тест-объекта в фокальной плоскости. испытуемого объектива, фотоприемный блок со схемой обработки сигналов и исполнительный механизм. В этом устройстве использован тест-объект в виде равномерно засвеченной фотопластинки.

Предложенное устройство является дальнейшим развитием устройства по авт. св. № 172183. Здесь тест-объект выполнен в виде пластинки с гладкой белой поверхностью, освещаемой лазерным источником света. Такое выполнение позволяет использовать устройство при фокусировке объективов различных типов и оптических систем с фиксированным положением плоскости объекта.

На чертеже дана схема описываемого устройства.

Оно содержит оптическую систему для формирования изображения тест-объекта в плоскости диафрагмы фотоприемника, состоящую из источника света 1 с конденсором и диафрагмой, объектив 2, направляющие зеркала

8, 4, фотоприемный блок из диафрагмы 5, фотоприемника б, широкополосного усилителя 7 переменного тока, квадратичного детектора 8 и реле 9, на одну из обмоток которого подается сигнал с детектора, а на другую — опорный сигнал, соответствующий максимальному значению среднего квадратического отклонения функции распределения освещенности изображения тест-объекта. Сигнал рассогласования управляет исполнительным механизмом 10, перемещающим испытуемый объектив 2. В качестве тест-объекта 11 предлагает10 ся использовать пластинку с белой гладкой поверхностью, освещаемой лазерным источником света. Это обеспечивает получение изображения тест-объекта с широким спектром пространственных частот и позволяет исполь15 зовать предлагаемую систему для фокусировки любых объективов и оптических систем.

Предмет изобретения

Фотоэлектрическое устройство для автома20 тической фокусировки объективов по авт. св. № 172183, отличающееся тем, что, с целью обеспечения работы устройства при фокусировке объективов различных типов и оптических систем с фиксированным положением плоскости объекта, тест-объект выполнен в виде пластинки с гладкой белой поверхностью, освещаемой лазерным источни ком света.

192430

Составитель М. Илленко

Редактор Н, С. Коган Техред А. А. Камышннкова Корректоры: В. В. Крылова и Н. Н. Самыгина

Заказ 631/3 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, д. 2
