Устройство для измерения количества тепла, выделяемого исследуемым объектом
Патент 192438
Классы МПК
Устройство для измерения количества тепла, выделяемого исследуемым объектом
Иллюстрации
Реферат

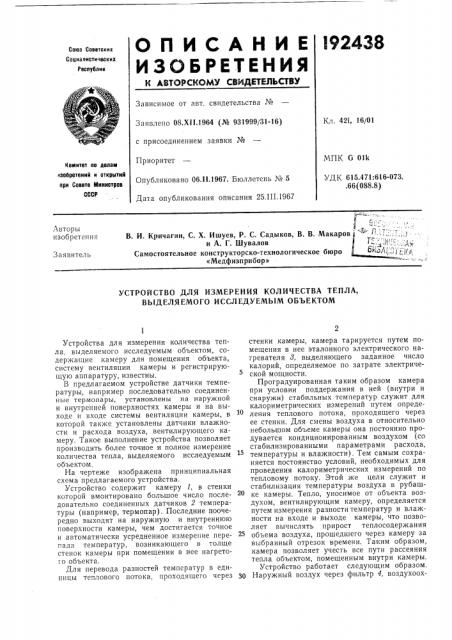

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
И АВТОРСИОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Кл. 42i, 16/01
Заявлено 08.XI I.1964 (№ 931999/31-16) с присоединением заявки №
Приоритет
Опубликовано 06.II.1967. Бюллетень № 5
Дата опубликования описания 25, III,1967
МПК G 011<
УДК 615.471:616-073. .66 (088.8) Номитет по делам хзооретеиий к открытий при Совете й|ииистров
СССР
Авторы изобретения
В. И. Кричагин, С. Х, Ишуев, P. С. Садыков, В. В. Макаров и А. Г. Шувалов
Самостоятельное конструкторско-технологическое бюро
«Медфизприбор»
Заявитель
УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ КОЛИЧЕСТВА ТЕПЛА, ВЪ|ДЕЛЯЕМОГО ИССЛЕДУЕМЫМ ОБЪЕКТОМ
Устройства для измерения количества тепла, выделяемого исследуемым объектом, содер>кащие камеру для помещения объекта, систему вентиляции камеры и регистрирующую аппаратуру, известны.
В предлагаемом устройстве датчики температуры, например последовательно соединенные термопары, установлены на наружной и внутренней поверхностях камеры и на выходе и входе системы вентиляции камеры, в которой также установлены датчики влажности и расхода воздуха, вентилирующего камеру. Такое выполнение устройства позволяет производить более точное и полное измерение количества тепла, выделяемого исследуемым объектом.
На чертеже изображена принципиальная схема предлагаемого устройства.
Устройство содержит камеру 1, в стенки которой вмонтировано большое число последовательно соединенных датчиков 2 температуры (например, термопар). Последние поочередно выходят на наружную и внутреннюю поверхности камеры, чем достигается точное и автоматически усредненное измерение перепада температур, возникающего в толще стенок камеры при помещении в нее нагретого объекта.
Для перевода разностей температур в единицы теплового потока, проходящего через стенки камеры, камера тарируется путем помещения в нее эталонного электрического нагревателя 8, выделяющего заданное число калорий, определяемое по затрате электриче5 ской мощности.
Проградуированная таким образом камера при условии поддержания в ней (внутри и снаружи) стабильных температур служит для калориметрических измерений путем определения теплового потока, проходящего через ее стенки. Для смены воздуха в относительно небольшом объеме камеры она постоянно продувается кондиционированным воздухом (со стабилизированными параметрами расхода, температуры и влажности). Тем самым сохраняется постоянство условий, необходимых для проведения калориметрических измерений по тепловому потоку. Этой же цели служит и стабилизация температуры воздуха в рубашке камеры. Тепло, уносимое от объекта воздухом, вентилирующим камеру, определяется путем измерения разности температур и влажности на входе и выходе камеры, что позволяет вычислять прирост теплосодержания объема воздуха, прошедшего через камеру за выбранный отрезок времени. Таким образом, камера позволяет учесть все пути рассеяния тепла объектом, помещенным внутри камеры.
Устройство работает следующим образом.
30 Наружный воздух через фильтр 4, воздухоох192438
Предмет изобретения
1 П 10
1 !
1
I
I
I
1п ю
11
31
1 _#_
Составитель Е. Я. Ланцбург
Редактор Н, Белявская Техред A. А. Камышникова Корректоры; В. В. Крылова и Н. Н. Самыгина
Заказ 631/10 Тира>к 535 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2 ладитель 5, осушитель б и расходомер 7 забирается воздуходувкой 8 через ресивер 9, воздухоохладитель 10, нагреватель 11 и увлажнитель 12и подается в камеру 1, в которой воздух омывает источник тепла (эталонный нагреватель 8 или испытуемый объект) и через выходной воздуховод выбрасывается наружу.
Воздухоохладитель 5 предназначен для осушки воздуха конденсированием. Для более глубокой сушки предусмотрен силикагелевый осушитель б. При достаточности осушки охлаждением воздух системой клапанов может направляться, минуя второй осушитель. Ресивер 9 снабжен устройствами, позволяющими при необходимости изменять состав воздуха (добавка кислорода, ионизация воздуха и т. п.). Поддерживается и регистрируется температура и относительная влажность на входе камеры через соответствующие датчики
И и 14, управляющие работой воздухоохладителя 10, нагревателя 11 и увлажнителя 12.
Соответствующие параметры фиксируются самописцами на пульте управления 15. Коммутируются отдельные звенья цепи датчиков 2 (термопар) посредством измерительного щитка 1б. Поддерживается и регистрируется требуемая температура в рубашке камеры через датчик 17, управляющий работой воздухоохладителя 18, нагревателя 19 и самописца на пульте 15. Температура и влажность воздуха на выходе камеры регистрируется через соответствующие датчики 20 и 21.
Камера снабжена пневмовводами 22 для контрольных исследований тепловыделения исследуемого объекта (человека) по газовому обмену и приспособлена для измерения радиационного выделения тепла балансомером.
Устройство для измерения количества тепла, выделяемого исследуемым объектом, содержащее камеру для помещения исследуемого объекта, систему вентиляции камеры и регистрирующую аппаратуру, отличающееся тем, что, с целью более точного и полного измерения количества тепла, выделяемого исследуемым объектом, датчики температуры, например последовательно соединенные термопары, установлены на наружной и внутренней поверхностях камеры и на входе и выходе системы вентиляции, в которой также установлены датчики влажности и расхода воздуха, вентилирующего камеру.
