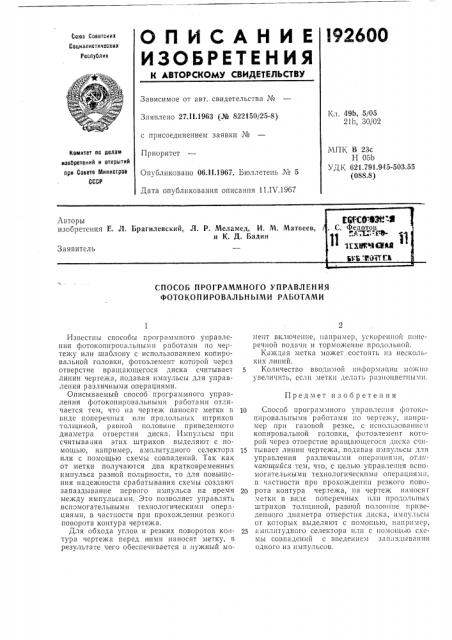

ОПИСАНИЕ

ИЗОТ Ет Е Н ИЯ

R АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

l92600

Свез Советскик

Социалистическик

Республик

Зависимое от авт. свидетельства №

Заявлено 27.11.1963 (№ 822150/25-8) с присоединением заявки №

Приоритет

Опубликовано 06.11.1967. Бюллетень ¹ 5

Дата опубликования описания 11.IV.1967

Кл. 49Ь, 5/05

21h, 30/02

МПК В 23с

Н 05Ь

УД К 621.791.945-503,55 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

СПОСОБ ПРОГРАММНОГО УПРАВЛЕНИЯ

ФОТОКОПИРОВАЛЪНЬ1МИ РАБОТАМИ

Известны способы программного управления фотокопировальными работами по чертежу или шаблону с использованием копировальной головки, фотоэлемент которой через отверстие вращающегося диска считыв ае| линии чертежа, подавая импульсы для управления различными операциями.

Описываемый способ программного управления фотокопировальными работами отличается тем, что иа чертеж наносят метки в виде поперечных или продольных штрихов толщиной, равной половине приведенного диаметра отверстия диска. Импульсы при считывании этих штрихов выделяют с помощью, например, амплитудного селектора или с помощью схемы совпадений. Так как от метки получаются два кратковременных импульса разной полярности, то для повышения надежности срабатывания схемы создают запаздывание первого импульса на время между импульсами. Это позволяет управлять вспомогательными технологическими операциями, в частности при прохождении резкого поворота контура чертежа.

Для обхода углов и резких поворотов контура чертежа перед ними наносят метку, в результате чего обеспечивается в нужный момент включение, например, ускоренной поперечной пода ш и торможение продольной.

Каждая метка может состоять из нескольких линий.

5 Количество вводимой информации можно увеличить, если метки делать разноцветными.

Предмет изобретения

10 Способ программного уиравлештя фоток пировальными работами по чертежу, например при газовой резке, с использованием копировальной головки, фотоэлемент которой через отверстие вращающегося диска счп15 тывает линии чертежа, подавая импульсы для управления различными операциямп, от.гичаюитийся техт, что, с целью управления вспомогательными технологическим операциями, в частности при прохождении резкого пово20 рота контура чертежа, па чертеж нанося r метки в виде поперечных пли продольных штрихов толщиной, равной половине приведешюго диаметра отверстия диска, импульсы от которых выделяют с помощью, например, 25 амплитудного селектора или с помощью схемы совпадений с введением запаздывания одного из импульсов.
