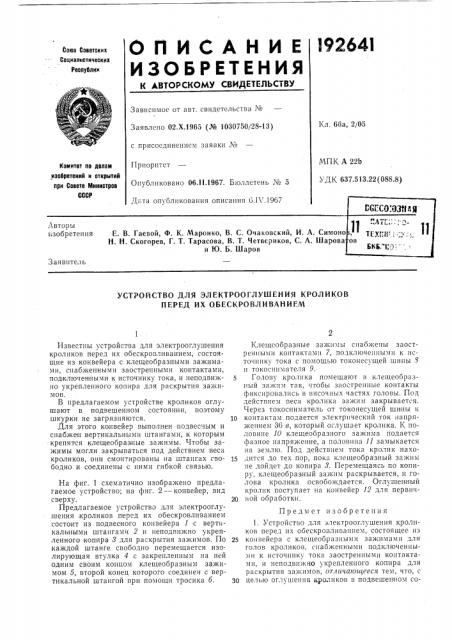

О П И С А H И Е l9264l

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства J¹

Кл. 66а, 2j05

Заявлено 02.Х.1965 (№ 1030750/28-13) с присоединением заявки ¹

МПК А 22b

УДК 637.513.22(088.8) Приоритет

Опубликовано 06.1!.1967, Бюллетень ¹ 5

Комитет по делам изобретеиий H открытий при Совете Мииистров

Заявитель

УСТРОЙСТВО ДЛЯ ЭЛЕКТРООГЛУШЕНИЯ КРОЛИКОВ

ПЕРЕД ИХ ОБЕСКРОВЛИВАНИЕМ

Известны устройства для электрооглушения кроликов перед их обескровливанием, состоящие из конвейера с клещеобразными зажимами, снабженными заостренными контактами, подключенными к источнику тока, и неподвижно укрепленного копира для раскрытия за>кимов.

В предлагаемом устройстве кроликов оглушают в подвешенном состоянии, поэтому шкурки не загрязняются.

Для этого конвейер выполнен подвесчым и снабжен вертикальными штангами, к которым крепятся клещеобразные зажимы. Чтобы зажимы могли закрываться под действием веса кроликов, они смонтированы на штангах свободно и соединены с ними гибкой связью.

На фиг. 1 схематично изображено предлагаемое устройство; на фиг. 2 — конвейер, вид сверху.

Предлагаемое устройство для электрооглушения,кроликов перед их обескровливанием состоит из подвесного конвейера 1 с вертикалнпьгми штангами 2 и неподвижно укрепленного копира 3 для раскрытия зажимов. По каждой штанге свободно перемещается изолирующая втулка 4 с закрепленным на ней одним своим концом клещеобразным зажимом 5, второй конец которого соединен с вертикальной штангой при помощи тросика б.

Клещеобразные зажимы снаожены заостренными контактами /, подключенными к источнику тока с помощью токонесущей шины > н токосннмателя 9.

Голову кролика помещают в клещеобразный зажим так, чтобы заостре|шые контакты фиксировались в височных частях головы. Под действием веса кролика зажим закрывается.

Через токосниматель от токонесущей шины к

1р контактам подается электрический ток напряжением 36 в, который оглушает кролика. К половине 10 клещеобразного зажима подается фазное напряжение, а половина ll замыкается на землю. Под действием тока кролик нахо15 дится до тех пор, пока клещеобразный зажим не дойдет до копира 8. Перемещаясь по копиру, клещеобразный зажим раскрывается, и голова кролика освобо>кдается. Оглушенный кролик поступает»а конвейер 12 для первич20 нои оораоотки.

Предмет изобретения

1. Устройство для электрооглушения кроликов перед их обескровливаннем, состоящее пз

25 конвейера с клещеобразными зажимами для голов кроликов, снабженными подключенными к источнику тока заостреннымн контактами, и неподви>кно укрепленного копира для раскрытия зажимов, отличающееся тем, что, с

30 целью оглушения кроликов в подвешенном со192641 туг, Составитель В. Лошкарева

Редактор Т. Орловская Текред А. А, Камышинкова Корректоры: Т. Н. Дмитриева и О. Б. Тюрина

Заказ 818/1б Тираж 535 Подписное

Ц1 ИИПИ Комитета по делам изобретений п открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр Сапунова, 2 стоянии и исключения таким образом загрязнения шкурок, конвейер выполнен подвесным и снабжен вертикальными штангами, а клещеобразные зажимы устàHîâëåíû на этих штангах.

2. Устройство по п. 1, отличающееся тем, что, с целью возможности закрытия зажимов

r«.oä действием веса кроликов, зажимы смонтированы на штангах свободно и соединены с

5 ними гибкой связью.
