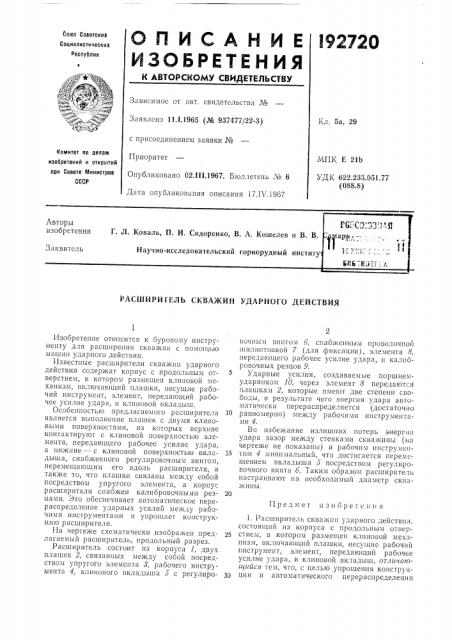

О П И С А Н И Е l92720
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик ту 4У k
4 ;
« -
Зависимое от авт. свидетельства №
&л. 5а, 29
Заявлено 11.1.1965 (№ 937477/22-3) с присоединением заявки №
Приоритет
Опубликовано 02.111.1967. Бюллетень ¹ 6
Дата опубликования описания 17.IV.1967
Комитет по делам изобретений и открытий при Совете Министров
СССР
МПК E 21b
УДК 622.233.051.77 (088.8) РАСШИРИ ГЕЛЬ СКВА)КИН УДАРНОГО ДЕЙСТВИЯ
Предмет изобретения
Изобретение относится к буровому инструменту для расширения скваж1п1 с помощью машин ударного действия.
Известные расширители скважин ударного действия содержат корпус с продольным oIверстием, в котором размещен клиновой механизм, включающий плашки, несущие рабочий инструмент, элемент, передающий рабочее усилие удара, и клиповой вкладыш.
Особенностью предлагаемого расширителя 10 является выполнение плашек с двумя клиновыми поверхностями, из которых верхние контактируют с клиновой поверхностью элемента., передающего рабочее усилие удара, а нижние — с клиновой поверхностью вкла- 15 дыша, снабженного регулировочпым винтом, перемещающим его вдоль расширителя, а также то, что плашки связаны между собой посредством упругого элемента, а корпу" расширителя cIIao>aeII калибровочными рез- 20 цами. Это обеспечивает автоматическое перераспределение ударных усилий между рабочими инструментами и упрощает копструкцшо расширителя.
Па чертеже схематически изображен предлагаемый расширитель, продольный разрез.
Расширитель состоит из корпуса 1, двух плашек 2, связанных между собой посредством упругого элемента 8, рабочего инструмента 4, клипоього вкладыша 6 с регулиро- 30 вочным винтом 6, снабженным проволочной шилиптовкой 7 (для фиксации), элемента «т, переда1ощего рабочее усилие удара, и калибровочных резцов 9.
Ударные усилия, создаваемые поршнемударником 10, через элемент 8 передаются плашкам 2, которые имеют две степени свободы, в результате чего энергия удара автоматически перераспределяется (достаточно равномерно) между рабочими инструментами 4.
Во избе>канне излишних потерь энергии удара зазор между стенками скважины (на чертеже не показаны) и рабочим инструментом 4 миш1мальный, что достигается перемсщением вкладыша 6 посредством регулировочного винта 6. Таким образом расширитель настраивают а необходимый диаметр скважины.
1. Распп1ритель скважин у 1HpHQI o действп>1> состоящий из корпуса с продольным отверстием, в котором размещен клиновой механизм, включающий плашки, несущие рабочий инструмент, элемент, передающий рабочее усилие удара, и клиновой вкладыш, отличаюи1ийся тем, что, с целью упрощения конструкции и автоматического перераспределения
192720
Составитель И. Крючков
Тсхред Л. К. Малова Корректоры: М. П, ромашов» и О. Б. Тюрина
Редактор М. И. Андреева
Заказ 867/12 Тираж 535 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2 ударных усилий между рабочими инструмен— тами, плашки выполнены с двумя клиновыми поверхностями, из которых верхние контактируют с клиновой поверхностью элемента, передающего рабочее усилие удара, а нижние — с клиновой поверхностью вкладыша, снабженного регулнровочным винтом, перемещающим его вдоль расширителя.
2. Расширитель по и. 1, отлачающийся тем, что плашки связаны между собой посред5 craoi i yrrpyroro элемента, a i
