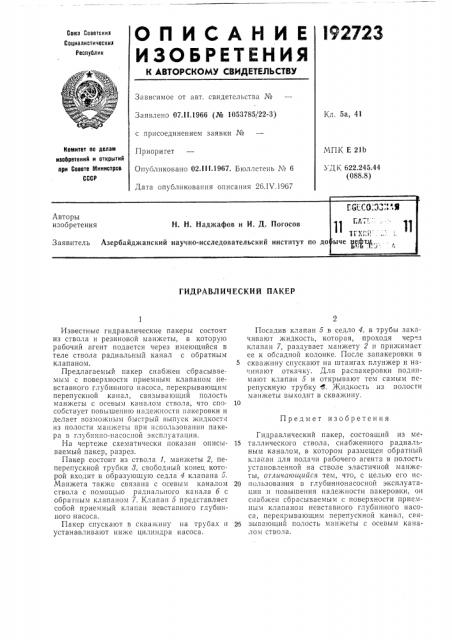

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

K ABTOP KOMY СВИДЕТЕЛЬ :ТВУ

Союз Советскиз

Социалистическил

Республик

Зависимое от авт. свидетельства №

Заявлено 07.1 l.1966 (№ 1053785/22-3) с присоединением заявки №

Приори гет

Опубликовано 02.Ill.1967. Бюллетень ¹ 6

Дата опубликования описания 26.IV,1967

Кл. 5а, 41

Комитет па делам изобретений и открытий при Совете Улинистрае

СССР

МПК Е 21Ь

УД К 622.245.44 (088,8) ГИДРАВЛИЧЕСКИЙ ПАКЕР

Посадив клапан 5 в седло 4, в трубы закачивают жидкость, которая, проходя чер-.з клапан 7, раздувает манжету 2 и прижимает ее к обсадной колонке. После запакеровки в

5 скважину спускают на штангах плунжер и начинают откачку. Для распакеровки поднимают клапан 5 и открывают тем самым перепускную трубку C. жидкость из полосги манжеты выходит в скважину.

Гидравлический пакер, состоящий из ме15 таллического ствола, снабженного радиальным каналом, в котором размещен обратный клапан для подачи рабочего агента в полость установленной на стволе эластичной манжеты, отличающийся тем, что, с целью его ис20 пользования в глубиннонасосной эксплуатации и повышения надежности пакеровки, он снабжен сбрасываемым с поверхности приемным клапаном невставного глубинного насоса, перекрывающим перепускной канал, свя26 зывающий полость манжеты с осевым каналом ствола.

Известные гидравлические пакеры состоят из ствола и резиновой манжеты, в которую рабочий агент подается через имеющийся в теле ствола радиальный канал с обратным клапаном.

Предлагаемый пакер снабжен сбрасываемым с поверхности приемным клапаном невставного глубинного насоса, перекрывающим перепускпой канал, связывающий полость манжегы с осевым каналом ствола, что способствует повышению надежности накеровки и делает возможным быстрый выпуск жидкост I из полости манжеты при использовании пакера в глубинно-насосной эксплуатации, На чертеже схематически показан описываемый пакер, разрез.

Пакер состоит из ствола 1, манжеты 2, пеперепускной трубки 3, свободный конец которой входит в образующую седла 4 клапана б.

Манжета также связана с осевым каналом ствола с помощью радиального канала б с обратным клапаном 7. Клапан б представляет собой приемный клапан невставного глубинного насоса.

Пакер спускают в сква кипу на трубах и устанавливают ниже цилиндра насоса.

Предмет изобретения

192723
